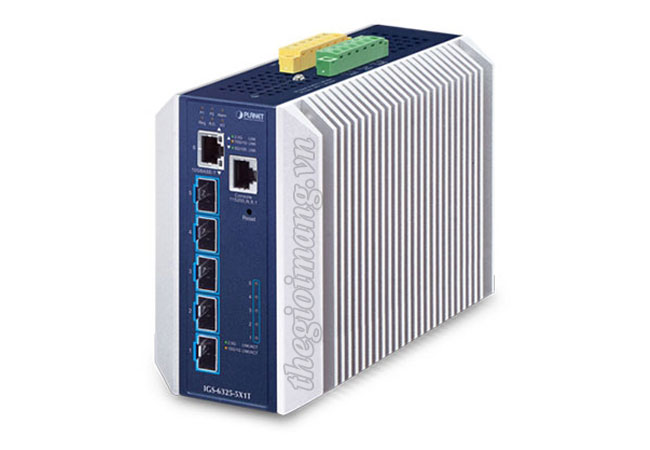

Planet IGS-6325-5X1T

Bộ chuyển mạch công nghiệp L3 Planet IGS-6325-5X1T 5xSFP+, 1x10G RJ-45

1 cổng 10GBASE-T RJ-45
5 cổng 10GBASE-SR/LR SFP+
Băng thông chuyển mạch: 120Gbps
Thông lượng chuyển mạch: 89.285Mpps
Đầu vào nguồn DC hoặc AC kép

Giá bán : Liên hệ để có giá tốt
Tình trạng : Còn hàng

Thông số kỹ thuật
Tài liệu liên quan

Planet IGS-6325-5X1T là một switch quản lý Layer 3 công nghiệp toàn cổng 10Gbps, được thiết kế để đáp ứng nhu cầu truyền tải dữ liệu tốc độ cao trong các môi trường công nghiệp khắc nghiệt. Với 5 cổng SFP+ 10GBASE-SR/LR và 1 cổng đồng 10GBASE-T, sản phẩm này mang đến khả năng kết nối linh hoạt qua cả cáp quang và cáp đồng, phù hợp cho các ứng dụng như xương sống mạng công nghiệp, trạm cơ sở 5G NR, hoặc điểm truy cập không dây Wi-Fi 6/IEEE. Được bọc trong vỏ kim loại IP30 chắc chắn, IGS-6325-5X1T hoạt động ổn định trong dải nhiệt độ từ -40 đến 75 độ C, là giải pháp lý tưởng cho các hệ thống mạng yêu cầu băng thông lớn và độ tin cậy cao. Sản phẩm này không chỉ cung cấp hiệu suất vượt trội với băng thông không chặn lên đến 120Gbps mà còn hỗ trợ định tuyến Layer 3, bảo mật mạng tiên tiến và các tính năng quản lý thông minh. IGS-6325-5X1T giúp đơn giản hóa việc nâng cấp mạng LAN công nghiệp để đáp ứng nhu cầu băng thông ngày càng tăng, đồng thời đảm bảo tính ổn định và an toàn cho các ứng dụng quan trọng.

Trang bị 1 cổng đồng 10GBASE-T RJ45 (hỗ trợ 5 tốc độ: 10G/5G/2.5G/1G/100Mbps) và 5 cổng SFP+ 10GBASE-SR/LR (tương thích ngược với 1G/2.5GBASE-X), cung cấp băng thông tổng cộng 120Gbps.
Kết nối linh hoạt: Hỗ trợ cả cáp đồng Cat6A/Cat7 (10GBASE-T) và cáp quang với khoảng cách lên đến 120km, cho phép triển khai dễ dàng mà không cần thay đổi hạ tầng cáp hiện có.
Tốc độ cao không chặn: Đạt throughput 89.285Mpps, đáp ứng nhu cầu truyền tải dữ liệu lớn trong các ứng dụng như Big Data hoặc video thời gian thực.
Hỗ trợ các giao thức định tuyến động như RIP v2, OSPFv2 (IPv4) và OSPFv3 (IPv6), cùng với định tuyến tĩnh IPv4/IPv6, tối ưu hóa lưu lượng mạng giữa các VLAN và phân đoạn mạng.
Cung cấp tối đa 128 giao diện VLAN, 512 mục định tuyến tĩnh và 3072 mục bảng định tuyến, phù hợp cho các hệ thống mạng phức tạp.
Vỏ IP30 bằng nhôm: Đảm bảo độ bền và khả năng chống chịu trong môi trường khắc nghiệt.
Nguồn điện dự phòng: Hỗ trợ đầu vào nguồn kép (DC 9-48V hoặc AC 24V) với bảo vệ ngược cực và dự phòng chủ động, đảm bảo hoạt động liên tục ngay cả khi một nguồn gặp sự cố.
Khả năng chịu nhiệt: Hoạt động ổn định trong dải nhiệt độ từ -40 đến 75 độ C, cùng với bảo vệ ESD 6KV DC, phù hợp cho các ứng dụng công nghiệp ngoài trời hoặc nhà máy.
Công nghệ vòng dự phòng: Tích hợp ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) với thời gian phục hồi dưới 10ms, đảm bảo uptime cao cho các mạng quan trọng.
Bảo mật nâng cao: Hỗ trợ SSHv2, TLS v1.2, IEEE 802.1X, ACL (IP/MAC-based), DHCP Snooping, IP Source Guard và Dynamic ARP Inspection, bảo vệ mạng khỏi các mối đe dọa và tấn công mạng.
Giao diện quản lý đa dạng: Hỗ trợ quản lý qua console RJ45-to-RS232, Telnet, Web và SNMP v1/v2c/v3, với các giao thức bảo mật như SSHv2 và TLS v1.2.
Modbus TCP: Tích hợp dễ dàng với hệ thống SCADA và HMI, cho phép giám sát từ xa thông tin vận hành, trạng thái cổng và DI/DO.
Digital Input/Output (DI/DO): 2 DI và 2 DO để kết nối cảm biến và gửi cảnh báo qua email hoặc SNMP trap khi xảy ra sự cố.
Chẩn đoán SFP thông minh: Hỗ trợ SFP-DDM để theo dõi các thông số thời gian thực của bộ thu phát SFP+ như công suất quang, nhiệt độ và điện áp.
Hỗ trợ IEEE 1588v2 PTP: Đảm bảo đồng bộ thời gian chính xác, phù hợp cho các ứng dụng viễn thông và mạng công nghiệp.
QoS mạnh mẽ: Tích hợp 8 hàng đợi ưu tiên, cùng với các tính năng phân loại lưu lượng và giới hạn băng thông, tối ưu hóa hiệu suất cho VoIP, video hội nghị và truyền dữ liệu thời gian thực.
IPv4/IPv6 Dual Stack: Hỗ trợ cả hai giao thức, giúp dễ dàng chuyển đổi sang mạng IPv6 mà không cần nâng cấp hạ tầng.

Thông số kỹ thuật

Model	IGS-6325-5X1T
Hardware Specifications
Copper Ports	• 1 10GBASE-T RJ45 auto negotiation port • Supports 10G/5G/2.5G/1G/100Mbps data rate
SFP+ Ports	• 5 10GBASE-SR/LR SFP+ slots • Backward compatible with 1000BASE-SX/LX/BX and 2500BASE-X SFP transceivers
Console	• 1 x RJ45-to-RS232 serial port (115200, 8, N, 1)
Reset Button	• < 5 sec: System reboot • > 5 sec: Factory default
Connector	• Removable 6-pin terminal block for power input • Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 • Removable 6-pin terminal block for DI/DO interface • Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND
Alarm	• One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC
Digital Input (DI)	• 2 digital input: 　Level 0: -24~2.1V (±0.1V) 　Level 1: 2.1~24V (±0.1V) 　Input load to 24V DC, 10mA max.
Digital Output (DO)	• 2 digital output: Open collector to 24VDC, 100mA
Enclosure	• IP30 aluminum case
Installation	• DIN-rail or wall mounting
SDRAM	• 2048Mbytes
Flash Memory	• 64Mbytes
Dimensions (W x D x H)	• 80 x 135 x 135 mm
Weight	• 1550g
Power Requirements	• DC 9~48V, 4A max. • AC 24V, 2A max.
Power Consumption	• DC input: Max. 14.88 watts/50.8BTU (system on) Max. 22.08 watts/75.3BTU (Full loading) • AC 24V input: Max. 15 watts/51.2BTU (system on) Max. 21 watts/71.7BTU (Full loading)
ESD Protection	• 5KV DC
Surge Protection	• 6KV DC
LED Indicators	• System: 　Power 1 (Green), Power 2 (Green) 　Fault Alarm (Red) 　Ring (Green), Ring Owner (Green) 　DIDO (Red) • Per 100/1G/2.5G/5G/10GBASE-T RJ45 Port: 　100/2.5G/5Gbps LNK (Green) 　1G/10Gbps LNK (Amber) • Per 1G/2.5G/10GBASE-X SFP+ Port: 　1G/10Gbps LNK/ACT (Amber) 　2.5Gbps LNK/ACT (Green )
Switching Specifications
Switch Architecture	• Store-and-Forward
Switch Fabric	• 120Gbps/non-blocking
Throughput	• 89.285Mpps@64Bytes
Address Table	• 32K entries, automatic source address learning and aging
Shared Data Buffer	• 32Mbits
Jumbo Frame	• 10K bytes
Flow Control	• IEEE 802.3x pause frame for full duplex • Back pressure for half duplex
Layer 3 Functions
IP Interfaces	• Max. 128 VLAN interfaces
Routing Table	• Max. 512 static route entries • Max. 3072 routing table entries
Routing Protocols	• IPv4 RIPv2 • IPv4 OSPFv2 • IPv6 OSPFv3 • IPv4 hardware static routing • IPv6 hardware static routing
Layer 2 Functions
Port Configuration	• Port disable/enable • Auto-negotiation 10/100/1000Mbps full and half duplex mode selection • Flow control disable/enable • Port link capability control
Port Status	• Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status
Port Mirroring	• TX/RX/Both • Many-to-1 monitor • RMirror – Remote Switched Port Analyzer (Cisco RSPAN) • Supports up to 5 sessions
VLAN	• IEEE 802.1Q tagged VLAN • IEEE 802.1ad Q-in-Q tunneling • Private VLAN Edge (PVE) • MAC-based VLAN • Protocol-based VLAN • Voice VLAN • IP Subnet-based VLAN • MVR (Multicast VLAN registration) • GVRP • Up to 4K VLAN groups, out of 4095 VLAN IDs
Link Aggregation	• IEEE 802.3ad LACP/static trunk • 3 trunk groups with 6 ports per trunk group
Spanning Tree Protocol	• IEEE 802.1D Spanning Tree Protocol • IEEE 802.1w Rapid Spanning Tree Protocol • IEEE 802.1s Multiple Spanning Tree Protocol • Supports 7 MSTP instances • BPDU Guard, BPDU filtering and BPDU transparent • Root Guard
IGMP Snooping	• IPv4 IGMP (v1/v2/v3) snooping • IPv4 IGMP querier mode support • Supports 255 IGMP groups
MLD Snooping	• IPv6 MLD (v1/v2) snooping, • IPv6 MLD querier mode support • Supports 255 MLD groups
Bandwidth Control	• Per port bandwidth control 　Ingress: 10Kbps~13128Mbps 　Egress: 10Kbps~13128Mbps
Ring	• Supports ERPS, and complies with ITU-T G.8032 • Recovery time < 10ms @ 3 nodes • Recovery time <50ms @ 16 nodes • Supports Major ring and sub-ring
Synchronization	• IEEE 1588v2 PTP(Precision Time Protocol) 　-Peer-to-peer transparent clock 　-End-to-end transparent clock
QoS	• Traffic classification based, strict priority and WRR • 8-level priority for switching: 　-Port number 　-802.1p priority 　-802.1Q VLAN tag 　-DSCP/ToS field in IP packet
Security Functions
Access Control List	• IP-based ACL/MAC-based ACL 　-ACL based on: 　-MAC Address 　-IP Address 　-Ethertype 　-Protocol Type 　-VLAN ID 　-DSCP 　-802.1p Priority • Up to 512 entries
Security	• Port security • IP source guard, up to 512 entries • Dynamic ARP inspection, up to 1K entries • Command line authority control based on user level • Static MAC address, up to 64 entries
AAA	• RADIUS client • TACACS+ client
Network Access Control	• IEEE 802.1x port-based network access control • MAC-based authentication • Local/RADIUS authentication
Management
Basic Management Interfaces	• Console; Telnet; Web browser; SNMP v1, v2c
Secure Management Interfaces	• SSHv2, TLS v1.2, SNMPv3
System Management	• Firmware upgrade by HTTP protocol through Ethernet network • Configuration upload/download through HTTP • Remote Syslog • System log • LLDP protocol • NTP • PLANET Smart Discovery Utility • PLANET CloudViewer app
SNMP MIBs	• RFC 1213 MIB-II • RFC 1493 Bridge MIB • RFC 1643 Ethernet MIB • RFC 2863 Interface MIB • RFC 2665 Ether-Like MIB • RFC 2819 RMON MIB (Group 1, 2, 3 and 9) • RFC 2737 Entity MIB • RFC 2618 RADIUS Client MIB • RFC 2863 IF-MIB • RFC 2933 IGMP-STD-MIB • RFC 3411 SNMP-Frameworks-MIB • RFC 4292 IP Forward MIB • RFC 4293 IP MIB • RFC 4836 MAU-MIB • IEEE 802.1X PAE • LLDP
Environment
Operating	• -40 ~ 75 degrees C
Storage	• -40 ~ 85 degrees C
Humidity	• 5 ~ 95% (non-condensing)
