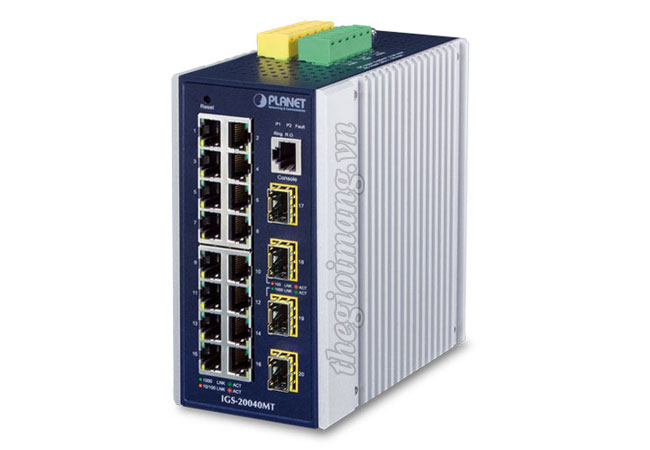

Planet IGS-20040MT

Bộ chuyển mạch công nghiệp L2+ Planet IGS-20040MT 16x1G RJ-45, 4xSFP

16 cổng 10/100/1000BASE-T RJ-45
4 cổng 100/1000BASE-X SFP
Băng thông chuyển mạch: 40Gbps
Thông lượng chuyển mạch: 29.7Mpps
Đầu vào nguồn AC hoặc DC kép

Giá bán : Liên hệ để có giá tốt
Tình trạng : Còn hàng

Thông số kỹ thuật
Tài liệu liên quan

Planet IGS-20040MT là một thiết bị chuyển mạch công nghiệp quản lý Gigabit, được thiết kế đặc biệt cho các mạng công nghiệp đòi hỏi hiệu suất cao và độ tin cậy vượt trội. Sản phẩm này tích hợp 16 cổng đồng 10/100/1000BASE-T RJ45, 4 khe cắm SFP 100/1000BASE-X và hệ thống nguồn điện dự phòng trong một vỏ nhôm chắc chắn chuẩn IP30, nhỏ gọn nhưng bền bỉ. IGS-20040MT có khả năng hoạt động ổn định trong dải nhiệt độ từ -40 đến 75 độ C, phù hợp với các môi trường khắc nghiệt. Thiết bị hỗ trợ lắp đặt linh hoạt bằng DIN-rail hoặc treo tường, tối ưu hóa việc sử dụng không gian tủ thiết bị. Với giao diện quản lý IPv6/IPv4 tiên tiến, các tính năng chuyển mạch L2/L4 phong phú, khả năng định tuyến tĩnh Layer 3 và 4 khe SFP tốc độ kép, IGS-20040MT mang đến giải pháp mở rộng kết nối linh hoạt và hiệu quả cho khoảng cách xa.

16 cổng RJ45 Gigabit 10/100/1000BASE-T và 4 khe SFP 100/1000BASE-X hỗ trợ cả 100BASE-FX và 1000BASE-SX/LX.
Băng thông switch fabric 40Gbps không chặn (non-blocking) và thông lượng 29.7Mpps, đáp ứng nhu cầu truyền dữ liệu lớn.
Khoảng cách truyền tải có thể mở rộng lên đến 120km với sợi quang đơn mode, lý tưởng cho mạng MAN hoặc FTTX.
Vỏ nhôm IP30 cung cấp khả năng chống nhiễu điện từ và xung điện mạnh, hỗ trợ bảo vệ ESD 6KV DC.
Hoạt động trong dải nhiệt độ -40 đến 75 độ C, phù hợp với nhà máy, tủ điều khiển giao thông hoặc môi trường ngoài trời.
Nguồn điện dự phòng kép (9-48V DC hoặc 24V AC) với bảo vệ ngược cực, đảm bảo khả năng chịu lỗi và độ tin cậy cao.
Hỗ trợ định tuyến tĩnh Layer 3 với tối đa 32 tuyến và tổng hợp tuyến (route summarization).
Các tính năng Layer 2 mạnh mẽ: VLAN (802.1Q, Q-in-Q), Spanning Tree (STP/RSTP/MSTP), Link Aggregation (LACP), IGMP/MLD Snooping.
Bảo mật nâng cao với SSHv2, TLS, SNMPv3, ACL (Layer 2 đến Layer 4), DHCP Snooping, IP Source Guard và Dynamic ARP Inspection.
Giao diện quản lý đa dạng: Console, Telnet, Web, SNMPv3.
Công nghệ vòng dự phòng ERPS (ITU-T G.8032) với thời gian phục hồi dưới 10ms, đảm bảo uptime tối đa.
Tính năng Digital Input (DI) và Digital Output (DO) tích hợp cảm biến để phát hiện và gửi cảnh báo qua email hoặc SNMP trap.
Hỗ trợ Fault Alarm để phát hiện lỗi nguồn hoặc kết nối, giúp tiết kiệm thời gian xử lý sự cố.
Giao thức Modbus TCP cho phép tích hợp dễ dàng với hệ thống SCADA và HMI trong tự động hóa nhà máy.
IEEE 1588v2 PTP đảm bảo đồng bộ thời gian chính xác cho các mạng viễn thông và Carrier Ethernet.
Chẩn đoán SFP-DDM cung cấp giám sát thời gian thực các thông số quang như công suất, nhiệt độ và điện áp.
Hỗ trợ khung Jumbo 9Kbytes, tối ưu hóa truyền dữ liệu lớn.
Dễ dàng quản lý qua giao diện Web thân thiện, không phụ thuộc nền tảng, cùng với khả năng nâng cấp firmware qua HTTP.

Thông số kỹ thuật

Model	IGS-20040MT
Hardware Specifications
Copper Ports	• 16 10/100/1000BASE-T RJ45 Auto-MDI/MDI-X ports
SFP Slots	• 4 1000BASE-SX/LX/BX SFP interfaces (Port-17 to Port-20) • Compatible with 100BASE-FX SFP
Console	• 1 x RJ45 serial port (115200, 8, N, 1)
Switch Architecture	• Store-and-Forward
Switch Fabric	• 40Gbps/non-blocking
Throughput (packet per second)	• 29.7Mpps@64Bytes
Address Table	• 8K entries, automatic source address learning and ageing
Shared Data Buffer	• 4Mbits
Flow Control	• IEEE 802.3x pause frame for full duplex • Back pressure for half duplex
Jumbo Frame	• 9Kbytes
SDRAM	• 512Mbytes
Flash Memory	• 64Mbytes
Reset Button	• < 5 sec: System reboot • > 5 sec: Factory Default
Connector	• Removable 6-pin terminal block for power input • Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 • Removable 6-pin terminal block for DI/DO interface • Pin 1/2 for DI 0 & DI 1; Pin 3/4 for DO 0 & DO 1; Pin 5/6 for GND
Alarm	• One relay output for power failure. Alarm Relay current carry ability: 1A @ 24V AC
Digital Input(DI)	• 2 Digital Input (DI): 　Level 0: -24V~2.1V (±0.1V) 　Level 1: 2.1V~24V (±0.1V) 　Input Load to 24V DC, 10mA max.
Digital Output (DO)	• 2 digital output: Open collector to 24VDC, 100mA
Enclosure	• IP30 aluminum case
Installation	• DIN-rail kit and wall-mount kit
Dimensions (W x D x H)	• 76.8 x 107.3 x 152 mm
Weight	• 1,043g
Power Requirements	• DC 9V to 48V • AC 24V
Power Consumption	• 8 watts/27BTU (System on) • 17 watts/58BTU (Full loading)
ESD Protection	• 6KV DC
LED Indicator	• System: 　Power 1 (Green) 　Power 2 (Green) 　Fault Alarm (Green) 　Ring (Green) 　R.O. (Green) • Per 10/100/1000T RJ45 Port: 　1000 LNK/ACT (Green) 　10/100 LNK/ACT (Orange) • Per SFP Interface: 　1000 LNK/ACT (Green) 　100 LNK/ACT (Orange)
Layer 2 Management Functions
Port Configuration	• Port disable/enable • Auto-negotiation 10/100/1000Mbps full and half duplex mode selection • Flow Control disable/enable • Power saving mode control
Port Status	• Display each port’s speed duplex mode, link status, flow control status, auto negotiation status and trunk status.
Port Mirroring	• TX/RX/Both • Many to 1 monitor
VLAN	• 802.1Q tag-based VLAN, up to 255 VLAN groups • Q-in-Q tunneling • Private VLAN Edge (PVE) • MAC-based VLAN • Protocol-based VLAN • Voice VLAN • MVR (Multicast VLAN Registration) • Up to 255 VLAN groups, out of 4095 VLAN IDs
Link Aggregation	• IEEE 802.3ad LACP/Static Trunk • Support 10 groups of 8-port trunk support
Spanning Tree Protocol	• IEEE 802.1D Spanning Tree Protocol • IEEE 802.1w Rapid Spanning Tree Protocol • IEEE 802.1s Multiple Spanning Tree Protocol
IGMP Snooping	• IPv4 IGMP (v1/v2/v3) Snooping • IPv4 IGMP Querier mode support • Up to 255 multicast Groups
MLD Snooping	• IPv6 MLD (v1/v2) Snooping • IPv6 MLD Querier mode support • Up to 255 multicast Groups
Access Control List	• IP-based ACL/MAC-based ACL • ACL based on: 　- MAC Address 　- IP Address 　- Ethertype 　- Protocol Type 　- VLAN ID 　- DSCP 　- 802.1p Priority • Up to 256 entries
Bandwidth Control	• Per port bandwidth control • Ingress: 500Mbps ~1000Mbps • Egress: 500Mbps ~1000Mbps
QoS	• Traffic classification based, strict priority and WRR • 8-level priority for switching 　- Port Number 　- 802.1p priority 　- 802.1Q VLAN tag 　- DSCP/TOS field in IP Packet
Synchronization	• IEEE 1588v2 PTP(Precision Time Protocol) 　- Peer-to-peer transparent clock 　- End-to-end transparent clock
Layer 3 Functions
IP Interfaces	• Max. 8 VLAN interfaces
Routing Table	• Max. 32 routing entries
Routing Protocols	• IPv4 software static routing • IPv6 software static routing
Switch Management
Basic Management Interfaces	• Console; Telnet; Web browser; SNMP v1, v2c
Secure Management Interfaces	• SSHv2, TLS v1.2, SNMPv3
System Management	• Firmware upgrade by HTTP protocol through Ethernet network • Configuration upload/download through HTTP • Remote Syslog • System log • LLDP protocol • NTP • PLANET Smart Discovery Utility
SNMP MIBs	• RFC-1213 MIB-II • IF-MIB • RFC 1493 Bridge MIB • RFC 1643 Ethernet MIB • RFC 2863 Interface MIB • RFC 2665 Ether-Like MIB • RFC 2819 RMON MIB (Group 1, 2, 3 and 9) • RFC 2737 Entity MIB • RFC 2618 RADIUS Client MIB • RFC 2933 IGMP-STD-MIB • RFC 3411 SNMP-Frameworks-MIB • IEEE 802.1X PAE • LLDP • MAU-MIB
Environment
Operating	• Temperature: -40 ~ 75 degrees C • Relative Humidity: 5 ~ 95% (non-condensing)
Storage	• Temperature: -40 ~ 85 degrees C • Relative Humidity: 5 ~ 95% (non-condensing)
