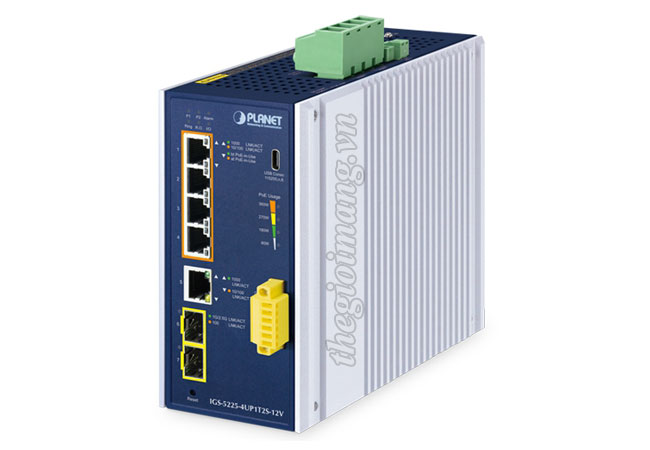

Planet IGS-5225-4UP1T2S-12V

Bộ chuyển mạch công nghiệp L2+ Planet IGS-5225-4UP1T2S-12V 4x1G RJ-45 PoE++, 1x1G RJ-45, 2xSFP

4 cổng 10/100/1000BASE-T RJ-45 PoE++
1 cổng 10/100/1000BASE-T RJ-45
2 cổng 100/1000/2500BASE-X SFP
Công suất PoE 360W
Băng thông chuyển mạch: 20Gbps
Thông lượng chuyển mạch: 14.8Mpps
Đầu vào nguồn DC kép

Giá bán : Liên hệ để có giá tốt
Tình trạng : Còn hàng

Thông số kỹ thuật
Tài liệu liên quan

Planet IGS-5225-4UP1T2S-12V là một switch công nghiệp quản lý Layer 2+, được thiết kế đặc biệt để đáp ứng nhu cầu kết nối mạng và cấp nguồn PoE trong các môi trường công nghiệp khắc nghiệt. Switch này tích hợp 4 cổng 10/100/1000BASE-T hỗ trợ chuẩn IEEE 802.3bt PoE++ (công suất tối đa 95W mỗi cổng), 1 cổng Gigabit Ethernet RJ-45 bổ sung và 2 khe SFP 100/1000/2500BASE-X, mang đến khả năng truyền dữ liệu tốc độ cao và cấp nguồn linh hoạt cho các thiết bị như camera IP PTZ, điểm truy cập không dây (AP), hoặc điện thoại VoIP. Với vỏ nhôm IP30 chắc chắn và khả năng hoạt động trong dải nhiệt độ từ -40 đến 75 độ C, sản phẩm này lý tưởng cho các ứng dụng trong giao thông, tự động hóa công nghiệp, hoặc hệ thống giám sát từ xa.

4 cổng RJ45 10/100/1000BASE-T với 802.3bt PoE++, 1 cổng RJ45 Gigabit bổ sung và 2 khe SFP hỗ trợ tốc độ 100/1000/2500BASE-X, với băng thông không chặn 20Gbps và throughput 14.8Mpps@64 bytes.
Hỗ trợ Jumbo Frame: Lên đến 9Kbytes, tối ưu hóa truyền dữ liệu lớn như video hoặc ứng dụng IoT.
Kết nối quang: Khe SFP hỗ trợ khoảng cách truyền xa từ 300m (multi-mode) đến 120km (single-mode), phù hợp với mạng diện rộng.
Chuẩn 802.3bt PoE++: 4 cổng cung cấp tối đa 95W mỗi cổng, tương thích ngược với 802.3at, hỗ trợ các thiết bị tiêu thụ điện cao như camera PTZ hoặc đèn PoE.
Ngân sách nguồn: Tổng cộng 360W (nguồn kép 24-48V DC) hoặc 90-240W (nguồn đơn, tùy điện áp), đáp ứng nhiều ứng dụng PoE.
Quản lý PoE thông minh: Bao gồm PD Alive Check, PoE Schedule, PoE Usage Monitoring, và chế độ Extend (truyền nguồn PoE xa 250m ở tốc độ 10Mbps), cùng các chế độ Legacy/Force giải quyết vấn đề tương thích với thiết bị không chuẩn.
Vỏ IP30: Nhôm chắc chắn, hỗ trợ lắp DIN-rail hoặc treo tường, chịu được ESD 6KV DC và EFT 6KV DC.
Đầu vào DC 9-54V với tăng áp, tương thích năng lượng tái tạo (12V/24V), tích hợp nguồn dự phòng và bảo vệ ngược cực.
Nhiệt độ hoạt động: Từ -40 đến 75 độ C, phù hợp với môi trường khắc nghiệt như nhà máy hoặc ngoài trời.
ERPS Ring: Công nghệ ITU-T G.8032 với thời gian phục hồi dưới 10ms, đảm bảo uptime cao cho mạng công nghiệp.
Bảo mật mạnh mẽ: Hỗ trợ SSHv2, TLSv1.2, 802.1x, ACL, DHCP Snooping, Dynamic ARP Inspection và IP Source Guard, bảo vệ mạng khỏi truy cập trái phép và tấn công mạng.
Digital Input/Output (DI/DO): 2 DI và 2 DO để tích hợp cảm biến và gửi cảnh báo qua SNMP trap hoặc email khi có sự cố.
Giao diện quản lý: Hỗ trợ USB Type-C console, Web, Telnet, SSHv2, SNMP v1/v2c/v3 và PLANET CloudViewerPro, cho phép cấu hình và giám sát từ xa dễ dàng.
Modbus TCP và ONVIF: Tích hợp với SCADA để giám sát thời gian thực và hỗ trợ phát hiện thiết bị ONVIF cho hệ thống giám sát video.
SFP-DDM: Theo dõi trạng thái SFP (công suất quang, nhiệt độ, điện áp) để quản lý hiệu quả hơn.
Layer 2+: Hỗ trợ VLAN (802.1Q, Q-in-Q), Spanning Tree (STP/RSTP/MSTP), Link Aggregation (LACP), IGMP/MLD Snooping và tối đa 32 tuyến tĩnh Layer 3.
QoS linh hoạt: 8 hàng đợi ưu tiên, chính sách Strict Priority/WRR, và giới hạn băng thông, đảm bảo hiệu suất tối ưu cho dữ liệu thời gian thực như video hoặc VoIP.

Thông số kỹ thuật

Model	IGS-5225-4UP1T2S-12V
Hardware Specifications
Copper Ports	• 5 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
SFP/mini-GBIC Slots	• 2 100/1000/2500BASE-X mini-GBIC SFP ports (Port 6 and Port 7)
Console	• 1 x USB Type C serial port (115200, 8, N, 1)
Reset Button	• < 5 sec: System reboot • > 5 sec: Factory default
Enclosure	• IP30 aluminum case
Installation	• DIN-rail kit and wall-mount kit
Connector	• Removable 4-pin terminal block for power input • Pin 1/2 for Power 1, Pin 3/4 for Power 2 • Removable 2-pin terminal block for fault alarm interface • Removable 6-pin terminal block for DI/DO interface • Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND
Alarm	• One relay output for power failure. Alarm Relay current carry ability: 1A @ DC 24V
DI/DO	• 2 Digital Input (DI): 　Level 0: -24V~2.1V (±0.1V) 　Level 1: 2.1V~24V (±0.1V) 　Input Load to 24V DC, 10mA max. • 2 Digital Output (DO): 　Open collector to 24V DC, 100mA max.
Dimensions (W x D x H)	• 76 x 135x 152 mm
Weight	• 1400g
Power Requirements	• Dual 9~54V DC
Power Consumption	• Max. 7.6 watts/25.9BTU@54V DC input (System on) • Max. 367.6 watts/1253.5BTU@54V DC input (Full loading with 802.3bt PoE++)
ESD Protection	• 6KV DC
EFT Protection	• 6KV DC
LED Indicator	• System: 　Power 1 (Green) 　Power 2 (Green) 　Alarm (Red) 　Ring (Green) 　R.O. (Ring Owner) (Green) 　DIDO (Red) • 10/100/1000T RJ45 Ports: 　1000Mbps LNK/ACT Green) 　10/100Mbps LNK/ACT (Amber) • 10/100/1000T RJ45 PoE++ Ports: 　802.3bt PoE++-in-use x 1 (Green) 　802.3at PoE-in-use x 1 (Amber) • 100/1G/2.5GBASE-X SFP Interface: 　1G/2.5G LNK/ACT (Green) 　100 LNK/ACT (Amber) • PoE Usage: 　90W, 180W, 270W, 360W (Amber)
Switching Specifications
Switch Architecture	• Store-and-Forward
Switch Fabric	• 20Gbps/non-blocking
Throughput (packet per second)	• 14.8Mpps@ 64Bytes packet
Address Table	• 8K entries, automatic source address learning and aging
Shared Data Buffer	• 4Mbits
Flow Control	• IEEE 802.3x pause frame for full duplex • Back pressure for half duplex
Jumbo Frame	• 9Kbytes
Power Over Ethernet
PoE Standard	• IEEE 802.3bt PoE++ PSE • Backward compatible with IEEE 802.3at PoE PSE
PoE Power Supply Type	• 802.3BT • End-span • Mid-span
PoE Power Output	• Per port 54V DC • 802.3bt mode, Ports 1 to 4: maximum 95 watts • End-span mode: maximum 36 watts • Mid-span mode: maximum 36 watts
Power Pin Assignment	• 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-) • End-span: 1/2(-), 3/6(+) • Mid-span: 4/5(+), 7/8(-)
PoE Power Budget	• Single power <=24V DC input: 90W maximum (depending on power input) • Single power 24V~48V DC input: 180W maximum (depending on power input) • Single power >=48V DC input: 240W maximum (depending on power input) • Dual power <=24V DC input: 120W maximum (depending on power input) • Dual power 24V~48V DC input: 240W maximum (depending on power input) • Dual power >=48V DC input: 360W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 54V.
Number of 95W 802.3bt Type-4 PDs	• 3
Number of 60W 802.3bt Type-3 PDs	• 4
Number of 802.3at PDs	• 4
PoE Management Functions
PoE System Management	• PoE Port status monitoring • Total PoE power budget control • PoE usage threshold and temperature threshold
Enhanced PoE Mode	• Standard/Legacy/Force
PoE Device Live Detection	• Per port remote PD IP address • 4 actions 　None 　PD reboot 　PR reboot and alarm 　Alarm
PoE Power Recycling	• Daily or predefined schedule
PoE Schedule	• 4 schedule profiles
PoE Extend Mode	• Remote power feeding up to 100m in standard mode and 250m in extend mode
Layer 3 Function
IP Interfaces	• Max. 8 VLAN interfaces
Routing Table	• Max. 32 routing entries
Routing Protocols	• IPv4 software static routing • IPv6 software static routing
Layer 2 Function
Port Configuration	• Port disable/enable • Auto-negotiation 10/100/1000Mbps full and half duplex mode selection • Flow control disable/enable • Port link capability control
Port Status	• Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status
Port Mirroring	• TX/RX/both • Many-to-1 monitor • RMirror – Remote Switched Port Analyzer (Cisco RSPAN) • Supports up to 5 sessions
VLAN	• IEEE 802.1Q tag-based VLAN • IEEE 802.1ad Q-in-Q tunneling • Private VLAN Edge (PVE) • MAC-based VLAN • Protocol-based VLAN • Voice VLAN • MVR (Multicast VLAN Registration) • GVRP (GARP VLAN Registration Protocol) • Up to 4K VLAN groups, out of 4096 VLAN IDs
Spanning Tree Protocol	• IEEE 802.1D Spanning Tree Protocol • IEEE 802.1w Rapid Spanning Tree Protocol • IEEE 802.1s Multiple Spanning Tree Protocol • BPDU Guard
Link Aggregation	• IEEE 802.3ad LACP/static trunk • Supports 3 trunk groups with 7 ports per trunk group
IGMP Snooping	• IPv4 IGMP (v1/v2/V3) snooping • IPv4 IGMP querier mode support • Up to 255 multicast groups
MLD Snooping	• IPv6 MLD (v1/v2) snooping • IPv6 MLD querier mode support • Up to 255 multicast groups
Ring	• Supports ERPS, and complies with ITU-T G.8032 • Recovery time < 10ms @ 3 nodes • Recovery time <50ms @ 16 nodes • Supports major ring and sub-ring.
Synchronization	• IEEE 1588v2 PTP (Precision Time Protocol) 　Peer-to-peer transparent clock 　End-to-end transparent clock
QoS	• Traffic classification based, strict priority and WRR • 8-level priority for switching 　Port number 　802.1p priority 　802.1Q VLAN tag 　DSCP/TOS field in IP packet
Bandwidth Control	• Per port bandwidth control 　Ingress: 100Kb~3276Mbps 　Egress: 100Kb~3281Mbps
Storm Control	• Unicast/Multicast/Broadcast
Security Functions
Access Control List	• IP-based ACL/MAC-based ACL • ACL based on: 　MAC Address 　IP Address 　Ethertype 　Protocol Type 　VLAN ID 　DSCP 　802.1p Priority • Up to 512 entries
Security	• Port security • IP source guard, up to 512 entries • Dynamic ARP inspection, up to 1K entries • Command line authority control based on user level • Static MAC address, up to 64 entries
AAA	• RADIUS client • TACACS+ client
Network Access Control	• IEEE 802.1x port-based network access control • MAC-based authentication • Local/RADIUS authentication
Management
Basic Management Interfaces	• Console; Telnet; Web browser; SNMP v1, v2c
Secure Management Interfaces	• SSHv2,TLSv1.2, SNMP v3
System Management	• Firmware upgrade by HTTP protocol through Ethernet network • Configuration upload/download through HTTP • Remote syslog • System log • LLDP protocol • NTP • PLANET Smart Discovery Utility • PLANET NMS • PLANET NMSViewerPro App • PLANET CloudViewerPro App
Event Management	• Remote syslog • System log • SMTP
ONVIF	• ONVIF device discovery • ONVIF device monitoring • Floor Map
SNMP MIBs	• RFC-1213 MIB-II • IF-MIB • RFC-1493 Bridge MIB • RFC-1643 Ethernet MIB • RFC-2863 Interface MIB • RFC-2665 Ether-Like MIB • RFC-2819 RMON MIB (Group 1, 2, 3 and 9) • RFC-2737 Entity MIB • RFC-2618 RADIUS Client MIB • RFC-2933 IGMP-STD-MIB • RFC 3411 SNMP-Frameworks-MIB • IEEE 802.1X PAE • LLDP • MAU-MIB • Power over Ethernet MIB
Environment
Operating Temperature	• -40 ~ 75 degrees C
Storage Temperature	• -40 ~ 85 degrees C
Humidity	• 5 ~ 95% (non-condensing)
