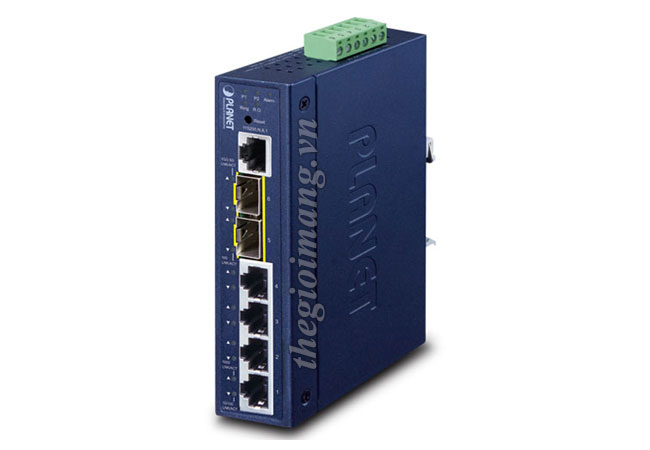

Planet IGS-5225-4T2S

Bộ chuyển mạch công nghiệp L2+ Planet IGS-5225-4T2S 4x1G RJ-45, 2x2.5G SFP

4 cổng 10/100/1000BASE-T RJ-45
2 cổng 100/1000/2500BASE-X SFP
Băng thông chuyển mạch: 18Gbps
Thông lượng chuyển mạch: 13.39Mpps
Đầu vào nguồn DC kép

Giá bán : Liên hệ để có giá tốt
Tình trạng : Còn hàng

Thông số kỹ thuật
Tài liệu liên quan

Planet IGS-5225-4T2S là một thiết bị chuyển mạch công nghiệp quản lý hoàn toàn nhỏ gọn, được thiết kế đặc biệt cho các môi trường khắc nghiệt và không gian hạn chế. Với 4 cổng đồng Gigabit 10/100/1000Mbps, 2 khe cắm SFP 100/1000/2500X và hệ thống nguồn dự phòng, sản phẩm này mang đến hiệu suất cao trong một vỏ bọc chắc chắn đạt chuẩn IP30. IGS-5225-4T2S có khả năng hoạt động ổn định trong dải nhiệt độ từ -40 đến 75 độ C, phù hợp với các điều kiện môi trường khó khăn như tủ điều khiển giao thông, sàn nhà máy hay các vị trí trong nhà và ngoài trời. Thiết kế nhỏ gọn cho phép lắp đặt dễ dàng bằng DIN-rail hoặc treo tường, tận dụng hiệu quả không gian tủ thiết bị. Ngoài ra, thiết bị cung cấp các giao diện quản lý IPv6/IPv4 tiên tiến, các tính năng chuyển mạch L2/L4 phong phú và khả năng định tuyến tĩnh Layer 3, cùng với 2 khe SFP tốc độ kép giúp mở rộng khoảng cách kết nối linh hoạt.

Hoạt động ổn định trong dải nhiệt độ từ -40 đến 75 độ C.
Vỏ kim loại IP30 bền bỉ, hỗ trợ bảo vệ ESD 6KV DC cho Ethernet.
Nguồn điện dự phòng 12-48V DC hoặc 24V AC với tính năng bảo vệ ngược cực.
4 cổng RJ45 Gigabit 10/100/1000BASE-T và 2 khe SFP 100/1000/2500BASE-X hỗ trợ tự động phát hiện loại SFP.
Băng thông switch fabric 18Gbps không chặn (non-blocking) và thông lượng 13.39Mpps.
Hỗ trợ khung Jumbo 9Kbytes, tối ưu hóa truyền dữ liệu lớn.
Hỗ trợ tối đa 32 tuyến tĩnh và tổng hợp tuyến (route summarization) ở Layer 3.
Các tính năng Layer 2 phong phú: VLAN (802.1Q, Q-in-Q), Spanning Tree (STP/RSTP/MSTP), Link Aggregation (LACP), IGMP/MLD Snooping.
Giao diện quản lý đa dạng: CLI qua console/Telnet/SSH, Web GUI, SNMP v1/v2c/v3.
Hỗ trợ giao thức SSHv2, TLSv1.2 và SNMPv3 để bảo vệ chống lại các mối đe dọa mạng.
Tính năng ACL (dựa trên IP/MAC), IP Source Guard, Dynamic ARP Inspection và 802.1X Port-based Authentication.
Chế độ Private VLAN Edge (PVE) đảm bảo quyền riêng tư cho người dùng.
Công nghệ vòng dự phòng ERPS (ITU-T G.8032) với thời gian phục hồi dưới 10ms (3 thiết bị) hoặc 50ms (6 thiết bị).
Chế độ Port Backup với tính năng tự động phục hồi, đảm bảo kết nối liên tục cho các ứng dụng quan trọng.
Hệ thống cảnh báo sự cố (Fault Alarm) và thông báo qua SMTP/SNMP Trap.
Tích hợp IEEE 1588v2 PTP cho đồng bộ thời gian chính xác trong mạng công nghiệp.
Giao thức Modbus TCP cho phép tích hợp dễ dàng với các hệ thống SCADA và HMI trong tự động hóa nhà máy.
Chẩn đoán SFP-DDM giúp giám sát thời gian thực các thông số quang như công suất, nhiệt độ và điện áp.

Thông số kỹ thuật

Model	IGS-5225-4T2S
Hardware Specifications
Copper Ports	• 4 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
SFP/mini-GBIC Slots	• 2 1000/2500BASE-SX/LX/BX SFP interfaces (Port-5 to Port-6) • Compatible with 100BASE-FX SFP
Console	• 1 x RJ45-to-RS232 serial port (115200, 8, N, 1)
Reset Button	• < 5 sec: System reboot • > 5 sec: Factory default
ESD Protection	• Air 8KV, Contact 6KV
Enclosure	• IP30 metal case
Installation	• DIN-rail kit and wall-mount kit
Connector	• Removable 6-pin terminal block for power input • Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2
Alarm	• One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC
LED Indicator	• System: 　Power 1 (Green) 　Power 2 (Green) 　Fault Alarm (Red:) 　Ring (Green) 　Ring Owner (Green) • Per 10/100/1000T RJ45 Ports: 　10/100Mbps LNK/ACT (Amber) 　1000 LNK/ACT (Green) • Per SFP Interface: 　100 LNK/ACT (Amber) 　1000/2500 LNK/ACT (Green)
Dimensions (W x D x H)	• 32 x 87.8 x 135 mm
Weight	• 442g
Power Requirements	• Dual 12~48V DC • 24V AC
Power Consumption	• Max. 4.8 watts/16.4 BTU (Power on without any connection) • Max. 8.5 watts/29.2 BTU (Full loading)
Switching Specifications
Switch Architecture	• Store-and-Forward
Switch Fabric	• 18Gbps/non-blocking
Throughput (packet per second)	• 13.39Mpps@ 64 bytes packet
Address Table	• 8K entries, automatic source address learning and aging
Shared Data Buffer	• 4Mbits
Flow Control	• IEEE 802.3x pause frame for full duplex • Back pressure for half duplex
Jumbo Frame	• 9Kbytes
Layer 3 Function
IP Interface	• Max. 8 VLAN interfaces
Routing Table	• Max. 32 routing entries
Routing Protocols	• IPv4 software static routing • IPv6 software static routing
Layer 2 Function
Port Configuration	• Port disable/enable • Auto-negotiation 10/100/1000Mbps full and half duplex mode selection • Flow control disable/enable • Power saving mode control
Port Status	• Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status
Port Mirroring	• TX/RX/both • Many to 1 monitor • Rmirror – Remote Switch Port Analyzer (Cisco RSPAN)
VLAN	• IEEE 802.1Q tag-based VLAN • IEEE 802.1ad Q-in-Q tunneling • Private VLAN Edge (PVE) • MAC-based VLAN • Protocol-based VLAN • VLAN Translation • Voice VLAN • MVR (Multicast VLAN Registration) • GVRP • Up to 4K VLAN groups, out of 4094 VLAN IDs
Spanning Tree Protocol	• IEEE 802.1D Spanning Tree Protocol • IEEE 802.1w Rapid Spanning Tree Protocol • IEEE 802.1s Multiple Spanning Tree Protocol
Link Aggregation	• IEEE 802.3ad LACP/static trunk • Supports 4 trunk groups with 4 ports per trunk group
IGMP Snooping	• IPv4 IGMP (v1/v2/v3) snooping • IPv4 IGMP querier mode support • Up to 255 multicast groups
MLD Snooping	• IPv6 MLD (v1/v2) snooping • IPv6 MLD querier mode support • Up to 255 multicast groups
Bandwidth Control	• Per port bandwidth control 　Ingress: 500Kb~1000Mbps 　Egress: 500Kb~1000Mbps
RING	• Supports ERPS, and complies with ITU-T G.8032 • Recovery time < 10ms @ 3 units • Recovery time < 50ms @16 units
Synchronization	• IEEE 1588v2 PTP(Precision Time Protocol) 　Peer-to-peer transparent clock 　End-to-end transparent clock
QoS	• Traffic classification based, strict priority and WRR • 8-level priority for switching 　Port number 　802.1p priority 　802.1Q VLAN tag 　DSCP/TOS field in IP packet
Security Functions
Access Control List	• IP-based ACL/MAC-based ACL • ACL based on: 　MAC Address 　IP Address 　Ethertype 　Protocol Type 　VLAN ID 　DSCP 　802.1p Priority • Up to 256 entries
Security	• Port Security • IP source guard • Dynamic ARP inspection • Command line authority control based on user level
AAA	• RADIUS client • TACACS+ client
Network Access Control	• IEEE 802.1x port-based network access control • MAC-based authentication • Local/RADIUS authentication
Switch Management
Basic Management Interfaces	• Console interface; Telnet; Web browser; SNMP v1, v2c
Secure Management Interfaces	• SSHv2, TLS v1.2, SNMP v3
System Management	• Firmware upgrade by HTTP protocol through Ethernet network • Configuration upload/download through HTTP • Remote syslog • System log • LLDP protocol • NTP • PLANET Smart Discovery Utility • PLANET CloudViewer app
Event Management	• Remote syslog • Local system log • SMTP
SNMP MIBs	• RFC 1213 MIB-II • RFC 2863 IF-MIB • RFC 1493 Bridge MIB • RFC 1643 Ethernet MIB • RFC 2863 Interface MIB • RFC 2665 Ether-Like MIB • RFC 2737 Entity MIB • RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) • RFC 2618 RADIUS Client MIB • RFC 3411 SNMP-Frameworks-MIB • IEEE 802.1X PAE • LLDP • MAU-MIB
Environment
Operating Temperature	• -40 ~ 75 degrees C
Storage Temperature	• -40 ~ 85 degrees C
Humidity	• 5 ~ 95% (non-condensing)
