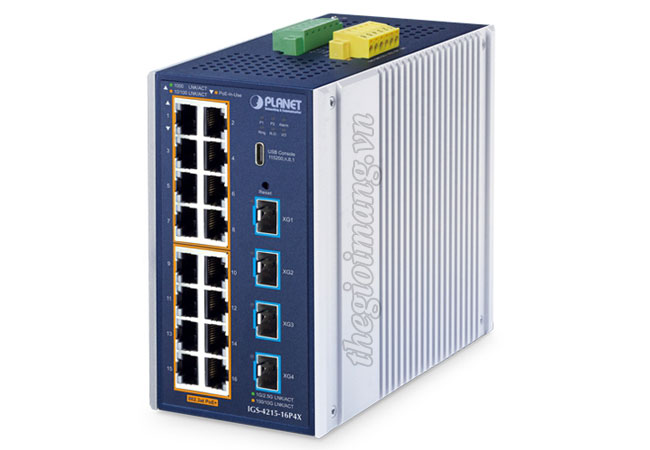

Planet IGS-4215-16P4X

Bộ chuyển mạch công nghiệp L2+ Planet IGS-4215-16P4X 16x1G RJ-45 PoE+, 4xSFP+

16 cổng 10/100/1000BASE-T RJ-45 PoE+
4 cổng 10GBASE-SR/LR SFP+
Công suất PoE tối đa 360W
Băng thông chuyển mạch: 112Gbps
Thông lượng chuyển mạch: 83.33Mpps
Đầu vào nguồn DC kép

Giá bán : Liên hệ để có giá tốt
Tình trạng : Còn hàng

Thông số kỹ thuật
Tài liệu liên quan

Planet IGS-4215-16P4X là một switch công nghiệp quản lý Layer 2+ thuộc dòng IGS-4215 10G Series, được thiết kế để đáp ứng nhu cầu kết nối mạng và cấp nguồn PoE trong các môi trường công nghiệp khắc nghiệt. Sản phẩm này tích hợp 16 cổng 10/100/1000BASE-T hỗ trợ IEEE 802.3at PoE+ (mỗi cổng cung cấp tối đa 36W) và 4 khe SFP+ 10GBASE-SR/LR, mang đến khả năng truyền dữ liệu tốc độ cao và cấp nguồn linh hoạt cho các thiết bị PoE như camera IP, điểm truy cập không dây (AP), hoặc điện thoại VoIP. Với vỏ nhôm IP30 chắc chắn, IGS-4215-16P4X hoạt động ổn định trong dải nhiệt độ từ -40 đến 75 độ C, phù hợp cho các ứng dụng như tự động hóa nhà máy, giám sát an ninh, hoặc mạng viễn thông.

Trang bị 16 cổng RJ45 10/100/1000BASE-T với khả năng tự động MDI/MDI-X và 4 khe SFP+ 10GBASE-SR/LR (tương thích ngược với transceiver 1G/2.5GBASE-X), cung cấp băng thông không chặn 112Gbps.
Throughput cao: Đạt 83.33Mpps@64 bytes, đảm bảo truyền tải dữ liệu mượt mà cho các ứng dụng yêu cầu băng thông lớn như video giám sát hoặc IoT công nghiệp.
Jumbo Frame: Hỗ trợ khung jumbo 12Kbytes, tối ưu hóa truyền dữ liệu lớn.
Chuẩn PoE+: Tích hợp 16 cổng IEEE 802.3at PoE+ với tổng ngân sách nguồn 360W (dual power input) hoặc 240W (single power input), mỗi cổng cung cấp tối đa 36W.
Quản lý PoE thông minh: Bao gồm PD Alive Check, PoE Schedule, PoE Usage Monitoring và PoE Extension (truyền nguồn PoE xa đến 250m ở chế độ mở rộng), giúp quản lý thiết bị PoE hiệu quả và tiết kiệm năng lượng.
Vỏ IP30: Vỏ nhôm chắc chắn bảo vệ switch khỏi bụi và va đập, phù hợp với môi trường công nghiệp.
Nguồn điện dự phòng: Hỗ trợ đầu vào nguồn kép 48-54V DC với bảo vệ ngược cực, đảm bảo hoạt động liên tục ngay cả khi một nguồn bị lỗi.
Chịu nhiệt và ESD: Hoạt động ổn định từ -40 đến 75 độ C, tích hợp bảo vệ ESD 6KV DC (tiếp xúc) và 8KV DC (không khí), tăng độ bền trong điều kiện khắc nghiệt.
Công nghệ ERPS: Hỗ trợ ITU-T G.8032 Ethernet Ring Protection Switching với thời gian phục hồi dưới 450ms, đảm bảo uptime cao cho các ứng dụng quan trọng.
Bảo mật nâng cao: Tích hợp SSHv2, TLSv1.3, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, RADIUS/TACACS+ và ACL (tối đa 256 mục), bảo vệ mạng khỏi các mối đe dọa và truy cập trái phép.
Giao diện quản lý đa dạng: Hỗ trợ quản lý qua USB Type-C console, Web, Telnet, SSHv2 và SNMP v1/v2c/v3, cung cấp khả năng cấu hình linh hoạt và bảo mật.
Modbus TCP: Tích hợp với hệ thống SCADA/HMI để giám sát từ xa thông tin vận hành, trạng thái cổng và DI/DO.
Digital Input/Output (DI/DO): 2 DI và 2 DO cho phép kết nối cảm biến và gửi cảnh báo qua SNMP trap hoặc syslog khi có sự cố.
SFP-DDM: Hỗ trợ Digital Diagnostic Monitor để theo dõi thời gian thực các thông số SFP+ như công suất quang, nhiệt độ và điện áp.
Layer 2+: Hỗ trợ VLAN (802.1Q, Q-in-Q), Spanning Tree (STP/RSTP/MSTP), Link Aggregation (LACP), IGMP/MLD Snooping và tối đa 32 tuyến tĩnh Layer 3.
QoS mạnh mẽ: 8 hàng đợi ưu tiên với chính sách Strict Priority và WRR, cùng tính năng giới hạn băng thông, đảm bảo hiệu suất tối ưu cho VoIP, video và dữ liệu thời gian thực.

Thông số kỹ thuật

Model	IGS-4215-16P4X
Hardware Specifications
Copper Ports	• 16 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports (Ports 1 to 16)
PoE Injector Port	• 16 ports with 802.3at PoE+ injector function (Ports 1 to 16)
SFP+ Ports	• 4 10GBASE-SR/LR SFP+ interfaces (Port XG1 to Port XG4) • Backward compatible with 100M/1G/2.5GBASE-SX/LX/BX SFP transceivers
Console	• 1 x USB Type C to RS232 serial port (115200,8, N, 1)
Reset Button	• < 5 sec: System reboot • > 5 sec: Factory default
Connector	• Removable 6-pin terminal block • Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 • Removable 6-pin terminal block for DI/DO interface • Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND
Alarm	• One relay output for power failure. Alarm relay current carry ability: 1A @ 24V AC
Digital input (DI)	• 2 digital input (DI): 　Level 0: -24V~2.1V (±0.1V) 　Level 1: 2.1V~24V (±0.1V) 　Input load to 24V DC, 10mA max.
Digital output (DO)	• 2 digital output (DO): Open collector to 24V DC, 100mA max.
Power Requirements	• 48~54V DC, 9A (max.)
Power Consumption/ Dissipation	• DC (system on) 　Max. 9.1 watts / 31.06BTU • DC (Full loading) 　Max. 402 watts/1,372.1BTU
Dimensions (W x D x H)	• 86 x 135 x 152 mm
Weight	• 1,754g
Enclosure	• IP30 aluminum case
Installation	• DIN-rail kit and wall-mount ear
ESD Protection	• Contact Discharge 6KV DC • Air Discharge 8KV DC
LED	• System: 　Power 1 (Green) 　Power 2 (Green) 　Alarm (Red) 　Ring (Green) 　R.O.(Green) 　I/O (Red) • Per 10/100/1000T RJ45 PoE+ Port: 　Up 　　1000 LNK/ACT (Green) 　　10/100 LNK/ACT (Amber) 　Down 　　PoE-in-Use (Amber) • Per 10G SFP Interface: 　1G/2.5G LNK/ACT (Green) 　100/10G LNK/ACT (Amber)
Switching Specification
Switch Architecture	• Store-and-Forward
Switch Fabric	• 112Gbps/non-blocking
Switch Throughput@64 bytes	• 83.33Mpps @64 bytes
MAC Address Table	• 32K entries
Shared Data Buffer	• 12Mbits
Flow Control	• IEEE 802.3x pause frame for full duplex • Back pressure for half duplex
Jumbo Frame	• 12 Kbytes
Power over Ethernet
PoE Standard	• IEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply Type	• End-span
Power Pin Assignment	• 802.3at PoE: End-span: 1/2(+), 3/6(-)
PoE Power Output	• IEEE 802.3af Standard • Per port 48V~51V DC, max. 15.4 watts • IEEE 802.3at Standard vPer port 51V~54V DC, max. 36 watts
PoE Power Budget	• Single power input: 240W maximum (depending on power input) • Dual power input: 360W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 54V.
Max. Number of Class 2 PDs (~6.5 watts)	• 16
Max. Number of Class 3 PDs (~13 watts)	• 16
Max. Number of Class 4 PDs (~25.5 watts)	• 12
PoE Management Functions
PoE Management	• PD Alive Check • Scheduled Power Recycling • PoE Schedule • PoE Usage Monitoring • PoE Extension
Enhanced PoE Mode	• Standard/Legacy/Force
Active PoE Device Live Detection	• Yes
PoE Power Recycling	• Yes, daily or predefined schedule
PoE Schedule	• 4 schedule profiles
PoE Extend Mode	• Yes, max. up to 250 meters
Layer 2 Functions
Port Mirroring	• TX/RX/Both • Many-to-1 monitor • Up to 4 sessions
VLAN	• 802.1Q tagged VLAN • 802.1ad Q-in-Q tunneling (VLAN stacking) • Voice VLAN • Protocol VLAN • Private VLAN (Protected port) • GVRP • Management VLAN • Up to 256 VLAN groups, out of 4094 VLAN IDs
Link Aggregation	• IEEE 802.3ad LACP and static trunk • Supports 8 groups with 8 ports per trunk
Spanning Tree Protocol	• IEEE 802.1D Spanning Tree Protocol (STP) • IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) • IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) • STP BPDU Guard, BPDU Filtering and BPDU Forwarding
IGMP Snooping	• IPv4 IGMP snooping v2, v3 • IGMP Querier • Up to 256 multicast groups
MLD Snooping	• IPv6 MLD snooping v2, v3, up to 256 multicast groups
Access Control List	• IPv4/IPv6 IP-based ACL/MAC-based ACL • IPv4/IPv6 IP-based ACE/MAC-based ACE
QoS	• 8 mapping IDs to 8 level priority queues 　Port number 　802.1p priority 　DSCP/IP precedence of IPv4/IPv6 packets • Traffic classification based, strict priority and WRR • Ingress/Egress Rate Limit per port bandwidth control
Ring	• Supports ERPS, and complies with ITU-T G.8032 • Recovery time < 450ms
Layer 3 Functions
IP Interfaces	• Max. 64 VLAN interfaces
Routing Table	• Max. 32 routing entries
Routing Protocols	• IPv4/IPv6 hardware static routing
Security Functions
Access Control List	• IPv4/IPv6 IP-based ACL/MAC-based ACL • IPv4/IPv6 IP-based ACE/MAC-based ACE • Max. 256 ACL entries
Port Security	• Built-in RADIUS client to co-operate with RADIUS server • RADIUS/TACACS+ user access authentication
MAC Security	• IP-MAC port binding • MAC filtering • Static MAC address, max. 256 static MAC entries
Enhanced Security	• DHCP Snooping and DHCP Option82 • STP BPDU guard, BPDU filtering and BPDU forwarding • DoS attack prevention • ARP inspection • IP source guard
Management Functions
Basic Management Interfaces	• USB to RS232 Console • Web browser • Telnet • SNMP v1, v2c
Secure Management Interfaces	• SSHv2, TLSv1.3, SNMPv3
System Management	• Firmware upgrade by HTTP/TFTP protocol through Ethernet network • Configuration upload/download through HTTP/TFTP • LLDP protocol • SNTP • PLANET Smart Discovery Utility • PLANET NMS System/CloudViewer/CloudViewerPro
Event Management	• Remote/Local Syslog • System log
SNMP MIBs	• RFC 1213 MIB-II • RFC 1215 Generic Traps • RFC 1493 Bridge MIB • RFC 2674 Bridge MIB Extensions • RFC 2737 Entity MIB (Version 2) • RFC 2819 RMON (1, 2, 3, 9) • RFC 2863 Interface Group MIB • RFC 3635 Ethernet-like MIB • RFC 3621 Power Ethernet MIB
Environment
Operating Temperature	• -40 ~ 75 degrees C
Storage Temperature	• -40 ~ 85 degrees C
Humidity	• 5 ~ 95% (non-condensing)
