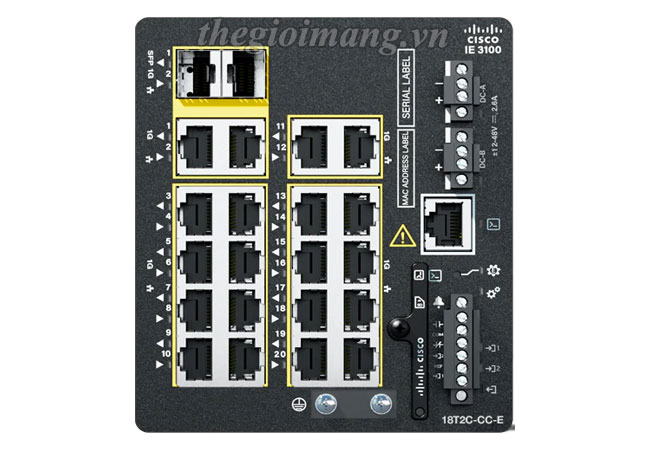

Name: Cisco IE-3100-18T2C-CC-E
Brand: Cisco
SKU: IE-3100-18T2C-CC-E
Rating: 5 (16 reviews)

Hỗ trợ trực tuyến

Tư vấn

Hỗ trợ Tư Vấn

0909648899

Kinh doanh

Kinh Doanh 01

0917684899

Kinh Doanh 02

0917993131

Kinh Doanh 03

0915793030

Kinh Doanh 04

0906641689

Kỹ thuật

Hỗ trợ Kỹ Thuật 1

02862578356

Hỗ trợ Kỹ Thuật 2

02862578355

Mô tả sản phẩm

Cisco IE-3100-18T2C-CC-E thuộc dòng Catalyst IE3100 Rugged Series, cung cấp 20 cổng Gigabit Ethernet (18 cổng copper 10/100/1000 downlink + 2 cổng Combo uplink Gigabit), hoạt động với nguồn điện kép DC (12V đến 48V DC), và có kích thước nhỏ gọn (127mm x 109.2mm x 129mm, nặng 1.27kg). Điểm đặc biệt của phiên bản này là lớp phủ conformal coating (CC) bảo vệ bo mạch khỏi ẩm, bụi, hóa chất và ăn mòn. Thiết bị chạy hệ điều hành Cisco IOS XE với bảo mật tích hợp, được thiết kế để lắp đặt trên DIN rail, vận hành ổn định trong dải nhiệt độ từ -40°C đến 75°C, phù hợp cho các môi trường công nghiệp khắc nghiệt nhất.

Đặc điểm nổi bật của Cisco IE-3100-18T2C-CC-E

Được trang bị lớp phủ conformal coating (CC) bảo vệ bo mạch chống ẩm, bụi bẩn, hóa chất và ăn mòn, lý tưởng cho môi trường khắc nghiệt như ngoài trời, ven biển, hóa chất.
Chạy hệ điều hành Cisco IOS XE tiên tiến, hỗ trợ Secure Boot, Trust Anchor module và API-driven configuration với các mô hình dữ liệu mở (YANG, NETCONF, RESTCONF).
Trang bị 20 cổng Gigabit Ethernet tốc độ cao, bao gồm 18 cổng copper 10/100/1000 và 2 cổng Combo (RJ-45 hoặc SFP) linh hoạt cho uplink.
Băng thông chuyển tiếp lên tới 20 Gbps, tốc độ chuyển tiếp gói tin 29.76 Mpps, hỗ trợ tới 8000 địa chỉ MAC unicast và 256 VLAN.
Thiết kế chắc chắn không quạt (fanless), tản nhiệt đối lưu tự nhiên, chịu được sốc 30G, rung động, nhiễu điện và độ ẩm lên đến 95% không ngưng tụ.
Dải nhiệt độ vận hành rộng từ -40°C đến 75°C (tủ có quạt thổi), đáp ứng các tiêu chuẩn khắc nghiệt cho nhà máy, năng lượng, giao thông, khai khoáng, dầu khí.
Hỗ trợ nguồn điện dự phòng kép (dual DC inputs) với dải điện áp đầu vào 9.6V đến 60V tuyệt đối, tiêu thụ điện năng 36.7W, MTBF ấn tượng 777,450 giờ (~88.7 năm).
Tích hợp khe cắm thẻ nhớ SD tùy chọn (1GB, 4GB, 16GB), 2 đầu vào ngõ ra alarm và cổng console kép (RS-232 qua RJ-45 và Micro USB).
Hỗ trợ các giao thức dự phòng và phục hồi mạng công nghiệp: Resilient Ethernet Protocol (REP), Media Redundancy Protocol (MRP), Fast MRP và G.8032 Ethernet Ring Protection (ERP).
Tương thích với các giao thức tự động hóa công nghiệp phổ biến: EtherNet/IP (CIP), Modbus, PROFINET, GOOSE messaging và IEEE 1588v2 Precision Timing Protocol (PTP).

Ứng dụng thực tế Cisco IE-3100-18T2C-CC-E

Cisco IE-3100-18T2C-CC-E là giải pháp cao cấp nhất trong dòng Catalyst IE3100 Rugged Series, lý tưởng cho các ứng dụng công nghiệp yêu cầu mật độ cổng cao, độ bền vượt trội và khả năng chống chịu hóa chất, ẩm mốc, ăn mòn. Lớp phủ conformal coating làm cho switch này đặc biệt phù hợp cho các trạm biến áp ngoài trời (utility substations), hệ thống giao thông thông minh (ITS) ven biển hoặc vùng có độ ẩm cao, các nhà máy hóa chất (chemical plants), giàn khoan dầu khí ngoài khơi (offshore oil and gas platforms) và các khu khai khoáng (mining) có nhiều bụi ăn mòn. Với 20 cổng Gigabit, nguồn kép và các giao thức dự phòng MRP, REP, switch này đáp ứng hoàn hảo các mạng vòng công nghiệp quy mô lớn yêu cầu độ sẵn sàng cao nhất, đồng thời tích hợp dễ dàng với các nền tảng quản lý từ Rockwell, Siemens.

Xem thêm

Thông số kỹ thuật

Model	IE-3100-18T2C-CC-E
Description	Catalyst IE3100 w/18 Ports GE Copper and 2 GE Combo uplinks, Conformal Coating, NE
Hardware configurations
Total ports	20
10/100/1000 Mbps RJ45 Copper ports	18
1GE SFP ports	-
1GE combo ports	2
PoE Power budget	-
Hardware specifications
Hardware	4GB DRAM
Removeable Storage	SD card
Alarms	2 dry-contact alarm inputs
Console Ports	1 RS-232 (via RJ-45), 1 Micro USB
Power Input	Dual DC Inputs
PoE Power Budget	NA
Physical configurations
Dimensions (H x W x D)	5.00 x 4.30 x 5.08 in (12.70 x 10.92 x 12.90 cm)
Weight	2.8 lb (1.27 kg)
Mounting	DIN Rail
Power specifications
Input Voltage Range	12V to 48V nominal 9.6V to 60V absolute
Max Current during normal operation	4.2 A with 12V input 2.6 A with 24V input 1.3 A with 48V input
Inrush Current	10 A for 7 ms with 12V input 6 A for 6 ms with 24V input 6 A for 6 ms with 48V input
Power consumption	36.7W
Performance and scalability features
Forwarding Rate	29.76 Mpps
Forwarding Bandwidth	20 Gbps
Number of queues	8 egress
Unicast MAC addresses	8000
Internet Group Management Protocol (IGMP) multicast groups	512
VLANs	256
IPv4 indirect routes	2000
Spanning Tree Protocol (STP) instances	128
DRAM	4 GB
Flash (User Accessible)	1.5 GB
SD card capacity	1 GB, 4 GB, 16 GB
Network Essentials license (perpetual)	Features
Layer 2 switching	802.1Q, RSTP (802.1w), LLDP (802.1ab), MSTP (802.1s), LACP (802.3ad), Per-VLAN Rapid Spanning Tree (PVRST+), Per-VLAN Spanning Tree (PVST+), Rapid PVST (RPVST), Switch Port Analyzer (SPAN), Remote-SPAN (RSPAN), Flow-Based SPAN (FSPAN), STP, Storm Control, VLAN Trunk Protocol (VTP) v2/v3, 802.1Q Tunneling, Q-in-Q, EtherChannel
Multicast	IGMP v1/v2/v3, IGMP snooping, Multicast Listener Discovery (MLD) snooping
Management	WebUI, MIB, Simple Network Management Protocol (SNMP), syslog, Dynamic Host Configuration Protocol (DHCP) server, NETCONF, RESTCONF, Embedded Event Manager (EEM), Cisco Network Plug and Play (PnP), Express Setup, Delayless IPDT, Resilient Ethernet Protocol (REP) Zero Touch Deployment (ZTP)
Security	DHCPv6 Guard, IP Source Guard, IPv6 Destination Guard, IPv6 Neighbor Discovery Multicast Suppress, IPv6 Router Advertisement (RA) Guard, IPv6 Snooping, IPv6 Source/Prefix Guard, IPv6 Neighbor Discovery Duplicate Address Detection, PACL, VACL, Network Edge Authentication Topology (NEAT), HTTPS, RADIUS, TACACS+, X.509v3, Secure Shell (SSH), DHCP Snooping, 802.1X, Client Information Signaling Protocol (CISP), Dynamic ARP Inspection (DAI), authentication, authorization, and accounting (AAA), Secure Copy Protocol (SCP), Security Exchange Protocol (SXP)
Quality of Service (QoS)	802.1p, priority queuing, Modular QoS command-line interface (MQC), class-based shaping and marking, Ingress policing, egress queuing and shaping, Auto-QoS, Differentiated Services Code Point (DSCP) mapping and filtering, low-latency queuing
Layer 3 routing	Inter-VLAN routing, static routing
Industrial Ethernet	Locate Switch, Swap Drive, Generic Object-Oriented Substation Events (GOOSE) messaging, SCADA Protocol Classification, PTP (Default Profile, Power Profile 2011, Power Profile 2017²), Network Time Protocol (NTP) to PTP, Sampled Values
Redundancy	Resilient Ethernet Protocol (REP) ring, Media Redundancy Protocol (MRP), Fast MRP, G.8032 Ethernet Ring Protection (ERP) Protocol version 1, PTP over MRP
Automation	YANG, NETCONF, RESTCONF
Industrial management	Layer 2 switching with 1:1 switching Network Address Translation (L2NAT)¹
Compliance specifications
Industrial Automation Control System	IEC 62443-4-1 IEC 62443-4-2
Emissions, immunity and regulatory compliance	FCC 47 CFR Part 15 Subpart B Class A EN 55032A Class A EN55035 VCCI Class A AS/NZS CISPR 32 Class A, AS/NZS CISPR35 ICES 003 Class A BMSI-Taiwan CNS15936 KCC –Korea KS C9832, KS C9835 CE EU RCM-(Australia/ New Zealand) Brazil Anatel certification2 India TEC Certification2 IEC/EN/EN61000-4-2 (Electro Static Discharge), 15kV air/8kV contact IEC/EN 61000-4-3 (Radiated Immunity, 10 V/m with unshielded cables) IEC/EN 61000-4-4 (Fast Transients-4kV power line, 4kV data line) IEC/EN 61000-4-5 (Surge 2KVL-G and 1KVL-L) IEC/EN 61000-4-6 (Conducted Immunity, 10 Vrms) IEC/EN 61000-4-8 (Power Frequency Magnetic Field Immunity), 1000A/m 1s and 100A/m cont IEC/EN 61000-4-10 (Oscillatory Magnetic Field Immunity), 100A/m IEC/EN 61000-4-29 (Voltage Dips Immunity) IEC/EN 61000-6-1 (Immunity for Light Industrial Environments) IEC/EN 61000-6-2 (Immunity for Industrial Environments) IEC/EN 61000-6-4 (Emission for industrial Environments) EN 61326 RoHS compliance (EU and China)
Industry standards	EN 61131-2 (EMC/EMI, environmental, mechanical) Marine DNV2 Substation / Utility (IEEE 1613, IEC 61850-3)2 EN50121-3-2 EN50121-4 IP30 ODVA Industrial Ethernet/IP support PROFINETv2.3 support NEMA TS2:2021 Traffic Controller Assemblies
Safety standards and certifications	Information Technology Equipment: ● UL/CSA 60950-1 ● UL/CSA 62368-1 ● CB report and certificate to IEC 62368-1 with all country deviations Industrial floor (control equipment): ● UL/CSA 61010-2-201 Hazardous Locations: ● UL121201(Class l, Div 2, groups A-D) ● CSA 22.2 No 213 (Class l, Div 2, groups A-D) ● UL/CSA 60079-0, -15 (Class l, Zone 2, Gc/IIC) ● IEC 60079-0, -7, -15 IECEx test report (Class l, Zone 2, Gc/IIC) ● EN 60079-0, -7, -15 ATEX certificate (Class l, Zone 2, Gc/IIC) ● An external IP54 enclosure is required for hazardous location installations (see hardware install guide / hazardous locations document for more information)
Operating environment	Operating temperature: -40° to 75°C (-40° to 167°F) (blower-equipped cabinet) -40° to 60°C (-40° to 140°F) (sealed cabinet) -40° to 70°C (-40° to 158°F) (vented cabinet) +85°C (type tested for 96 hours) EN 60068-2-1 EN 60068-2-2 EN 61131 Altitude: Up to 15,000 feet (4,572 m) with no temperature derating Up to 40,000 feet (12,192 m) with temperature derating down to 25°C (77°F)
Storage environment	Temperature: -40° to 85°C (-40° to 185°F) Altitude: 40,000 feet (12,192 m) IEC 60068-2-14
Humidity	IEC 60068-2-30 Relative humidity: 5% to 95% noncondensing1
Shock and vibration	IEC 60068-2-27 (Operational Shock: 30G 11ms, half sine) IEC 60068-2-27 (Non-Operational Shock 55-70G, trapezoidal) IEC 60068-2-6, IEC 60068-2-64, EN 61373 (Operational Vibration) IEC 60068-2-6, IEC 60068-2-64, EN 61373 (Non-operational Vibration)
Corrosion	IEC 60068-2-52 (salt mist, method 3)2 IEC60068-2-60 (flowing mixed gases)2
Railway	EN50125-1: 2014 EN50125-3: 2003
Warranty	Five-year limited hardware warranty on all IE3100 Rugged Series product IDs and all Industrial Ethernet (IE) power supplies. See more information in the Warranty section.
