Bộ converter Planet IXT-900-2X1UP đem đến kết nối mạng 10Gbps tốc độ cao và chuyển đổi tín hiệu quang điện giữa các loại cổng kết nối khác nhau, cùng với nguồn PoE++ theo chuẩn IEEE 802.3bt Type 4 trên cổng , qua đó cung cấp kết nối mang và nguồn cho các thiết bị như: Camera IP, WiFi 6/6E/7, LED, IP Phone... Với thiết kế công nghiệp IXT-900-2X1UP vận hành được trong điều kiện môi trường có nhiệt độ cao (khoảng từ -40 ~ 75 °C).

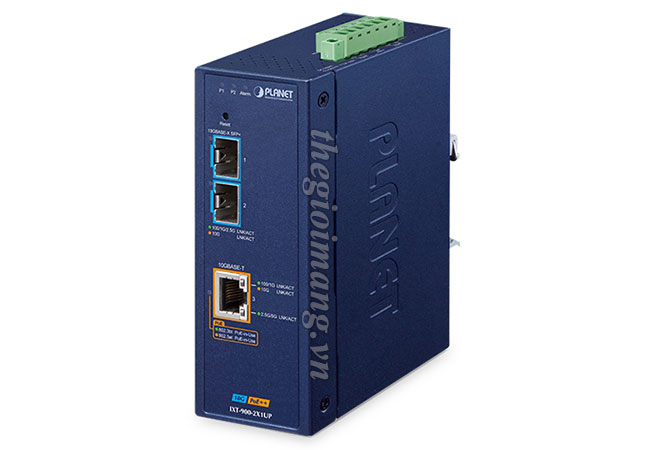

Planet IXT-900-2X1UP

Planet IXT-900-2X1UP là bộ converter tuyệt vời trong việc quản lý từ xa, vì nó được trang bị các tính năng bảo mật, quản lý độc lập phù hợp triển cho cả đơn vị doanh nghiệp ở xa và vận hành viễn thông. Converter này hỗ trợ giao diện web, CLI và SNMP để tăng cường quản lý và giám sát từ xa thông qua ứng dụng PLANET CloudViewerPro & PLANET NMS.

Thông số kỹ thuật

Model	IXT-900-2X1UP
Hardware Specifications
Copper Interface	1x 10G/5G/2.5G/1G/100BASE-T RJ45 interface with auto MDI/MDI-X function support IEEE802.3bt PoE++ standard
Fiber Interface	2x 10G/2.5G/1G/100BASE-X SFP+ interface
Reset Button	< 5 sec.: System reboot > 5 sec.: Factory default
Connector	Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for Alarm, Pin 5/6 for Power 2
Alarm	One relay output for power failure. Alarm relay current carry ability: 1A @ 24VDC
Enclosure	IP40 metal case
ESD Protection	4KVDC Contact / 8KVDC Air
Installation	Wall-mount and DIN-rail kit installation
Dimensions (W x D x H)	50 x 86.4 x 135mm
Weight	720g
Power Requirement	12~54V DC
Power Consumption	12VDC: 5.5W/18.8 BTU (No Loading) / 71W/242.3 BTU (Full Loading) 54VDC: 6.2W/21.2 BTU (No Loading) / 105W/358.3 BTU (Full Loading)
Transmission Specifications
Processing Scheme	Store and Forward
Fabric	60Gbps
Throughput (packet per second)	29.76Mpps@64bytes
Address Table	16K entries, automatic source address learning and aging
Flow Control	Back pressure for half duplex IEEE 802.3x pause frame for full duplex
Jumbo Frame	9K
Shared Buffer	12Mbits
Power Over Ethernet
PoE Standard	IEEE 802.3bt PoE++ Type-4 PSE Backward compatible with 802.3at PoE+ PSE
PoE Power Supply Type	802.3bt End-span Mid-span Legacy Force
Power Pin Assignment	802.3bt: 1/2(-), 3/6(+),4/5(+), 7/8(-) End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-)
PoE Power Budget	95W
Layer 2 Function
Port Configuration	Port disable/enable Auto-negotiation 100Mbps, 1/2.5/5/10Gbps full and half duplex mode selection Flow control disable/enable
Port Status	Display each port’s speed duplex mode, link status, flow control status, auto negotiation status
VLAN	IEEE 802.1Q tag-based VLAN IEEE 802.1ad Q-in-Q tunneling Up to 256 VLAN groups, out of 4096 VLAN IDs
Bandwidth Control	Per port bandwidth control Ingress: 1~10,000,000Kbps Egress: 1~10,000,000Kbps
QoS	Traffic classification based, strict priority and WRR 8-level priority for switching Traffic classification: 802.1p priority IP DSCP IP Address
Ring	Supports ERPS, and complies with ITU-T G.8032 Recovery time < 500ms
Security Function
Access Security	Remote management protocols control by SSH, Telnet, HTTP ans HTTPs Protected ports
System Management
Basic Management Interfaces	Telnet; Web browser; SNMP v1, v2c
Secure Management Interfaces	SSHv2, TLS v1.2, SNMP v3
System Management	Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP LLDP protocol SNTP PLANET Smart Discovery Utility PLANET NMS Controller PLANET CloudViewerPro mobile app
Event Management	Remote syslog Local system log SNMP trap
Environment & Standards
Operating	Temperature:-40 ~ 75 degrees C Relative Humidity: 5 ~ 95% (non-condensing)
Storage	Temperature: -40 ~ 85 degrees C Relative Humidity: 5 ~ 95% (non-condensing)
Regulatory Compliance	FCC Part 15 Class A, CE
Stability Testing	IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration)
