CS-ROOM-PANO85-K9 Cisco Room Panorama là hệ thống cộng tác video hạng nhất được xây dựng cho C-Suite hiện đại. Room Panorama cung cấp trải nghiệm video phong phú trên Webex và các dịch vụ cuộc họp trên nền tảng đám mây khác, chia sẻ nội dung phong phú và trải nghiệm đồng sáng tạo. Các hệ thống tích hợp đầy đủ này kết hợp thiết kế đẹp mắt và chức năng mạnh mẽ thành một giải pháp tất cả trong một dành cho không gian họp và phòng họp từ vừa đến lớn.
CS-ROOM-PANO85-K9 Cisco Room Panorama là một giải pháp đa mục đích, đưa tất cả các kịch bản cuộc họp của bạn vào một thiết bị duy nhất, bao gồm cộng tác cục bộ, điểm-điểm, đa điểm và phong phú mà không cần phải chuyển phòng trong giữa. Với một Diện tích nhỏ hơn trong phòng, thiết kế có khả năng thích ứng, video và âm thanh phản ánh cuộc họp trực tiếp, trải nghiệm này thực sự mang tính biến đổi đối với giao tiếp kết hợp.

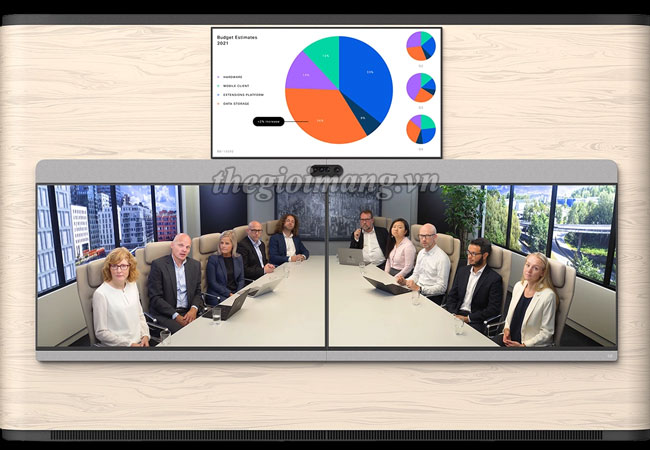

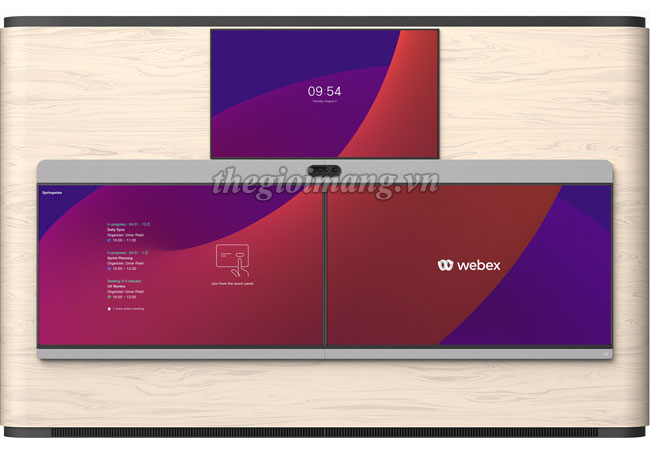

Cisco Room Panoramic bao gồm 1 codec mạnh mẽ, 1 Cisco Quad Camera, 2 màn hình video 8K 85 inch và 1 màn hình thuyết trình 4K 65 inch rất lý tưởng cho các phòng có sức chứa lên đến 16 người. Nó cung cấp các công nghệ camera phức tạp mang lại video toàn cảnh, âm thanh định hướng.
Tính năng và lợi ích của Cisco Room Panoramic
| TÍNH NĂNG | CS-ROOM-PANO85-K9 |
| Mẫu mã | Hệ thống phòng tích hợp tất cả trong một bao gồm Codec Pro, Cisco Quad Camera, màn hình kép video 8K 85 inch và màn hình nội dung 4K, hệ thống âm thanh tiên tiến, mảng micrô IP và bảng điều khiển cảm ứng Room Navigator, bên cạnh lớp hoàn thiện tường của Cisco hoặc tính linh hoạt để tích hợp với thiết kế tường tùy chỉnh. |
| Các tính năng chính | Room Panorama là một hệ thống cộng tác video cực kỳ hấp dẫn, được tích hợp đầy đủ, cung cấp chế độ xem camera toàn cảnh, tuyệt vời, hệ thống loa tiên tiến hỗ trợ âm thanh không gian và công nghệ micrô định hướng thành một giải pháp tất cả trong một cho các phòng có quy mô từ trung bình đến lớn. Với cốt lõi là tính linh hoạt của Cisco Room Kit Pro, Room Panorama có công cụ kết nối và tính toán mạnh mẽ để xây dựng các kịch bản video phức tạp và chuyên biệt hơn. Đây là thế hệ mới nhất của hệ thống Cisco TelePresence, cung cấp ba màn hình, nhiều nguồn đầu vào, kết nối nhiều camera và không gian làm việc thông minh cho các phòng họp và hội nghị hiện đại. |
| Màn hình | Màn hình chính (2 chiếc) • Model: Samsung LH85QPA8BCCXEN • Kích thước: Màn hình VA-LCD Neo QLED 85 inch, LED trực tiếp BLU (đèn LED mini) • Độ phân giải gốc: 7680 x 4320 (16:9), 8K UHD • Tỷ lệ tương phản: Điển hình 1200:1 • Góc nhìn: +/- 89 độ • Thời gian đáp ứng: 6 ms • Độ sáng: 500 cd/m2 Màn hình thuyết trình • Samsung LH65QMREBCCXEN • Màn hình VA-LCD 65 inch, LED viền • Độ phân giải: 3840 x 2160 (16 :9), 4K UHD • Tỷ lệ tương phản: Điển hình 4000:1 • Góc nhìn: +/- 89 độ • Thời gian phản hồi: Điển hình 8 ms • Độ sáng: 300 cd/m2 |
| Camera | • Cảm biến hình ảnh CMOS 4x với khả năng chuyển đổi thông minh của máy và độ phân giải lên tới 20 MP trên mỗi ống kính, được tối ưu hóa để chụp người với chất lượng cao cách thiết bị tới 9 mét ở độ phân giải 1080p • Máy ảnh tạo đồng thời các khung hình từ 4 cảm biến để cung cấp một hình ảnh HD duy nhất đầu ra ở 1080p • Hỗ trợ lên đến 60 khung hình/giây • 1/1.7 CMOS • Thu phóng tổng thể 7,6x (thu phóng quang 1,9x và thu phóng kỹ thuật số 4x) • khẩu độ f/2.0 • Trường nhìn ngang 83° trên ống kính góc rộng chính • 50 ° trường nhìn ngang trên ống kính tele 3x • Tự động lấy khung hình nhóm (âm thanh + nhận diện khuôn mặt) • Theo dõi người nói • Chế độ chụp khung hình: người thông minh đóng khung để có chế độ xem công bằng • Độ phân giải 5056 x 3888 pixel • Tự động lấy nét, độ sáng và cân bằng trắng • Khoảng cách lấy nét 1 m đến vô cực • Hỗ trợ khu vực họp ảo |
| Cấu hình nhiều camera | • Hỗ trợ kết nối với camera hội nghị và PTZ bên ngoài, đồng thời có tính năng giám sát AI từ RoomOS cho các kịch bản điện ảnh, nhiều camera: • Theo dõi người thuyết trình bằng cách kết nối với Camera Cisco PTZ 4K |
| Số lượng người (đề xuất) | Tối đa 16 người (có thể mở rộng với cấu hình nhiều camera) |
| Chất lượng video | Lên tới 1920 x 1080p ở tốc độ 60 khung hình / giây |
| Độ phân giải | 5120 x 2880p |
| Tiêu chuẩn Video | H.263, H.264 và H.265 |
| Chia sẻ nội dung | Lên tới 3840 x 2160 ở tốc độ 15 khung hình / giây |
| Phần mềm được hỗ trợ | • Cisco RoomOS 10.x trở lên hoặc RoomOS 11.5.2.4 trở lên • Phiên bản phần mềm điểm cuối cộng tác của Cisco 9.12.x trở lên |
| Giao thức báo hiệu | • H.323 • SIP • Webex • WebRTC |
| Kết nối | Codec Pro cung cấp khả năng kết nối I/O sau: • 2x đầu vào HDMI hỗ trợ các định dạng lên tới tối đa 1080p60 • 3x đầu vào HDMI hỗ trợ các định dạng lên đến UHD tối đa (3840 x 2160) @ 30 khung hình/giây bao gồm HD1080p60 • Hỗ trợ đầu vào 3G-SDI/HD-SDI định dạng lên tới tối đa 1080p60 • 2x đầu ra HDMI hỗ trợ các định dạng lên tới 3840 x 2160@60 khung hình/giây (4Kp60) • Đầu ra HDMI hỗ trợ các định dạng lên tới 3840 x 2160@30 khung hình/giây (4Kp30) • Ethernet (RJ-45) 10/100/1000 cho mạng LAN • 2x Ethernet (RJ-45) 10/100/1000 để điều khiển camera trực tiếp • 2x Ethernet (RJ-45) 10/100/1000 với PoE cho Room Navigator và thiết bị ngoại vi AV qua IP • Đầu vào âm thanh đường dây analog 8x (Euroblock ) • Đầu ra âm thanh dòng analog 6x (Euroblock) • 2x cổng USB loại A • MicroUSB để bảo trì • PLỗ kim khôi phục cài đặt gốc • Wi-Fi 802.11a/b/g/n/ac 2,4 GHz và 5 GHz cho mạng LAN - không khả dụng ở các mạng không dây -phiên bản radio |
| Thiết bị mặc định | • Mô-đun AV chính tích hợp bao gồm: - Cisco Codec Pro cho Toàn cảnh phòng - Cisco Quad Camera - 2x màn hình chính 85 inch - 1x màn hình thuyết trình 65 inch - Loa 12x - Bộ âm trầm 4x - Mô-đun âm thanh tự nhiên Cisco IV (bộ khuếch đại) - Tường cấu trúc (lớp hoàn thiện tường Cisco tùy chọn) • Bộ điều khiển Cisco Room Navigator với cáp Ethernet, 8m • Cisco Table Microphone Pro array (3 thành phần) • 2x Cáp nhiều đầu Cisco, 9m (HDMI – HDMI, USB-C, Mini DP) , • Cáp mạng, cáp nguồn |
| Băng thông Tiêu thụ | Lên tới 16 Mb/giây |
| Tiêu chuẩn âm thanh | G.711, G.722, G.722.1, G.729, AAC-LD, Opus |
| Tính năng âm thanh | • Chất lượng cao 45-20.000Hz • Bộ khử tiếng vang riêng biệt 8x • Điều khiển khuếch đại tự động (AGC) • Giảm tiếng ồn tự động • Đồng bộ hóa môi chủ động • Loa đa kênh và loa trầm toàn dải • Loại bỏ tiếng ồn AI • Bộ khuếch đại chuyên dụng với 16 kênh • Âm thanh không gian • Mảng loa 8 thành phần trong thanh camera để theo dõi người phát biểu • Bộ 3x Table Microphone Pro được bao gồm theo mặc định để thu âm giọng nói định hướng |
CS-ROOM-PANO85-K9 : Cisco Room Panorama
Data sheet Cisco Room Panorama
Thông số kỹ thuật Cisco Room Panoramic
| Specification | Description |
| Software compatibility | ● Cisco Collaboration Endpoint Software Version 9.12 or later, or RoomOS |
| Default components in Cisco Room Panorama | ● Cisco Codec Pro for Room Panorama |
| ● Cisco Quad Camera | |
| ● 2x 85-inch main monitors | |
| ● 1x 65-inch presentation display | |
| ● 12x loudspeakers | |
| ● 4x bass units | |
| ● Cisco Natural Audio Module IV (amplifier) | |
| ● Cisco Room Navigator control unit | |
| ● Wall structure (optional wall finish) | |
| ● Cisco Table Microphone Pro array (3-element) | |
| ● 2x Cisco Multi-head cable 9 meter (HDMI – HDMI, USB-C, Mini DP), LAN cable, and power cable | |
| Displays | Main displays (2 pcs) |
| ● Model: Samsung LH85QPA8BCCXEN | |
| ● Size: 85-inch VA-LCD Neo QLED display, direct LED BLU (mini LED) | |
| ● Native Resolution: 7680 x 4320 (16:9), 8K UHD | |
| ● Contrast ratio: Typical 1200:1 | |
| ● Viewing angle: +/- 89 degrees | |
| ● Response time: 6 ms | |
| ● Brightness: 500 cd/m2 | |
| Presentation screen | |
| ● Samsung LH65QMREBCCXEN | |
| ● 65-inch VA-LCD display, edge LED | |
| ● Resolution: 3840 x 2160 (16:9), 4K UHD | |
| ● Contrast ratio: Typical 4000:1 | |
| ● Viewing angle: +/- 89 degrees | |
| ● Response time: Typical 8 ms | |
| ● Brightness: 300 cd/m2 | |
| Optional hardware components | ● Additional Table Microphones |
| Bandwidth | ● Up to 16 Mbps |
| Firewall traversal | ● Cisco Expressway ™ technology |
| ● H.460.18, H.460.19 firewall traversal | |
| Video standards | ● H.264, H.265, H.263 for TANDBERG ™ MXP interop only (check admin guide) |
| Video inputs | ● Two HDMI inputs support formats up to maximum 1080p60 (in use) |
| ● Three HDMI inputs support formats up to maximum UHD (3840 x 2160) @ 30 fps including HD1080p60 | |
| ● One 3G-SDI/HD-SDI input supports formats up to maximum 1080p60 | |
| ● Extended Display Identification Data (EDID) | |
| ● Consumer Electronics Control (CEC) 2.0 | |
| Video outputs | ● Two HDMI outputs support formats up to 3840 x 2160 @ 60 fps (4Kp60) (in use for main screens) |
| ● One HDMI output supports formats up to 3840 x 2160 @ 30 fps (4Kp30) (in use for presentation screen) | |
| ● Consumer Electronics Control (CEC) 2.0 | |
| Encode and decode | ● Video stream: Full HD 1080p60 |
| ● Content stream: 4K 2160p15 | |
| Audio standards | ● G.711, G.722, G.722.1, G.729AB, 64 kbps, and 128 kbps MPEG4 AAC-LD mono and stereo, OPUS |
| Audio features | ● High-quality 45-20.000Hz |
| ● Eight separate acoustic echo cancellers | |
| ● Automatic Gain Control (AGC) | |
| ● Automatic noise reduction | |
| ● Active lip synchronization | |
| ● Full-range multichannel and bass speakers | |
| Audio inputs | ● Eight microphones, 48V phantom powered, Euro block connector, each with separate echo cancellers and noise reduction; all microphones can be set for balanced line level |
| ● Three HDMI, digital: Stereo PC/DVD input | |
| Audio outputs (external) | ● Six balanced line level outputs, Euro block connector |
| ● Three HDMI outputs (in use for embedded screens) | |
| Audio system | ● Amplifier power output rating (per channel): 25W @ 8Ohm or 50W @ 4Ohm |
| ● Amplifier channels: 16 | |
| Speaker tracking | ● 8-element microphone array for accurate speaker tracking |
| Dual stream | ● H.239 (H.323) dual stream |
| ● Binary Floor Control Protocol (BFCP) (SIP) dual stream | |
| ● Supports resolutions up to 3840 x 2160p15 (4Kp15) and 1080p60 | |
| Wireless sharing | ● Webex client (up to 3840 x 2160p7.5) |
| ● Cisco Intelligent Proximity client (up to 1920 x 1080p5) | |
| ● Miracast (1920 x 1080 at 60 fps) – Not available on non-radio version | |
| ● Apple AirPlay wireless sharing – Bonjour service discovery only on non-radio version. Screen mirroring up to 1920 x 1080 at 60 fps, Extended desktop (Mac only) - up to 1920 x 1080 at 60 fps, Video streaming - up to 3840 x 2160 at 30 fps | |
| Protocols | ● H.323 |
| ● SIP | |
| ● Webex | |
| ● WebRTC | |
| Embedded encryption | ● H.323 and SIP point to point |
| ● Standards-based: H.235 v3 and Advanced Encryption Standard (AES-128 or 256) | |
| ● Automatic key generation and exchange | |
| IP network features | ● DNS lookup for service configuration |
| ● Differentiated services (Quality of Service [QoS]) | |
| ● IP-adaptive bandwidth management (including flow control) | |
| ● Automatic gatekeeper discovery | |
| ● Dynamic playout and lip-sync buffering | |
| ● H.245 Dual-Tone Multi-frequency (DTMF) tones in H.323 | |
| ● DTMF tones in SIP, RFC 4733 | |
| ● Date and time support using Network Time Protocol (NTP) | |
| ● Packet loss-based downspeeding | |
| ● Uniform Resource Identifier (URI) dialing | |
| ● TCP/IP | |
| ● Dynamic Host Configuration Protocol (DHCP) | |
| ● 802.1X network authentication | |
| ● 802.1Q virtual LAN | |
| ● 802.1p (QoS and Class of Service [CoS]) | |
| ● Cisco Media Assure and ClearPath | |
| Call control | ● Cisco Collaboration Cloud/Webex |
| ● Native registration with Cisco Unified Communications Manager (UCM) | |
| ◦ Requires UCM Version 10.5.2 or later with device pack for Room Panorama | |
| ● Native registration with Cisco Video Communication Server (VCS) | |
| ● Panorama Video not supported on H323 | |
| Cisco TelePresence® Management Suite (TMS) | ● Support for Room Panorama beginning with version TMS 15.11 |
| IPv6 network support | ● Single-call stack support for both H.323 and SIP |
| ● Dual-stack IPv4 and IPv6 for DHCP, SSH, HTTP, HTTPS, DNS, DiffServ | |
| ● Support for both static and automatic IP configuration, stateless address auto configuration, and DHCPv6 | |
| Security features | ● Secure management using HTTPS and SSH protocols |
| ● End-to-end encryption for calls and meetings on Webex | |
| ● Standards-based media encryption on all back-ends (Secure Real-time Transport Protocol [SRTP], using AES-128-GCM or AES-256-GCM) | |
| ● WPA3TM and WPA3-Enterprise with CCMP128 Wi-Fi ® security | |
| ● Password protection to access administration (Room Navigator) | |
| ● Network settings protection | |
| Certificate management | ● Certificate Authority Proxy Function (CAPF) support for additional security |
| ● Manufacturer-Installed Certificates (MIC) | |
| ● Locally Significant Certificates (LSC) | |
| ● X.509 digital certificates (DER encoded binary); both DER and Base-64 formats are acceptable for the client and server certificates; certificates with a key size of 1024, 2048, and 4096 are supported | |
| Network interfaces codec medium | ● One Ethernet (RJ-45) 10/100/1000 for LAN |
| ● Two Ethernet (RJ-45) 10/100/1000 for direct pairing with camera | |
| ● Two Ethernet (RJ-45) 10/100/1000 with Power over Ethernet (PoE) | |
| ◦ One dedicated for direct pairing with the Webex Room Navigator | |
| ● Wi-Fi 802.11a/b/g/n/ac 2.4 GHz / 5 GHz for LAN | |
| ● 2x2 Multiple Input and Multiple Output (MIMO) | |
| Other interfaces | ● 2x USB A port, USB-B, uUSB, factory reset pinhole |
| Power | ● Autosensing power supply |
| ◦ 100-240 VAC, 50/60 Hz | |
| ● Average power consumption | |
| ◦ 100V 60Hz, 11.73A / 1165W | |
| ◦ 240V 50Hz, 5.07A / 1133W | |
| ● Power consumption under normal operating conditions is defined in IEC 60950-1 | |
| Operating temperature and humidity | ● 20% to 90% Relative Humidity (RH) |
| ● Maximum operating altitude: 3000 meters (9842 ft.) | |
| Dimensions | ● Cisco Room Panorama (please consult the CAD drawings for more details) |
| ◦ Width: 165.35 in (4200 mm) | |
| ◦ Height: 106.30 in (2700 mm) | |
| ◦ Depth: 15.35 in (390 mm) | |
| ◦ Weight: 905 kg | |
| ● Cisco Room Panorama—Low Ceiling Height Model | |
| ◦ Width: 165.35 in (4200 mm) | |
| ◦ Height: 92.5 in (2350 mm) | |
| ◦ Depth: 15.35 in (390 mm) | |
| ● Packaging | |
| ◦ 4 pallets main system | |
| ◦ 1 pallet optional wall finish | |
| Camera overview | ● 5K Ultra HD camera |
| ● Supports up to 1080p60 video out | |
| ● 4x 20MP image sensors | |
| ● 1/1.7 CMOS | |
| ● 5x digital zoom (3 tele-lenses, each with a 50° horizontal field of view) | |
| ● f/2.0 aperture | |
| ● 83° horizontal field of view; 51.5° vertical field of view | |
| ● Auto-framing (audio + face detect) | |
| ● 5120 x 2880 pixel resolution | |
| ● Auto focus, brightness, and white balance | |
| ● Focus distance 1 meter to infinity |
