Việc xây dựng các hạ tầng mạng Metro sử dụng công nghệ Ethernet đang ngày càng trở nên phổ biến với mục đích cung cấp ngày càng nhiều hơn các loại hình dịch vụ tới người dùng trên phạm vi rộng, trong khi đó vẫn tận dụng được khả năng ưu việt của kiến trúc mạng Ethernet.
1. TỔNG QUAN VỀ GIẢI PHÁP
Mạng thế hệ mới (NGN-Next Generation Network) là mạng dựa trên công nghệ chuyển mạnh gói, có khả năng cung cấp đa dịch vụ, băng rộng, cho phép quản lý chất lượng dịch vụ (QoS). Nó cung cấp cho người dùng khả năng truy cập không hạn chế các dịch vụ cả hữu tuyến lẫn vô tuyến trên một nền tảng công nghệ chung (định nghĩa theo ITU-T Study Group 13). NGN là một cách tiếp cận hướng dịch vụ (service driven approach) cho sự phát triển của mạng viễn thông – tin học [1].
Hiện nay, nhiều nhà cung cấp dịch vụ ICT (Information Communication Technology) trên thế giới đã, đang và sẽ triển khai các dịch vụ NGN, triple-play (dữ liệu, thoại, hình ảnh) dựa trên công nghệ Ethernet. Công nghệ Ethernet ban đầu được sử dụng cho mạng LAN. Nhưng với sự tiến bộ gần đây về mặt công nghệ, Ethernet đang được nhiều nhà cung cấp dịch vụ ICT quan tâm.
2. LỢI ÍCH CỦA VIỆC SỬ DỤNG DỊCH VỤ ETHERNET
Nhiều nhà cung cấp dịch vụ đã cung cấp dịch vụ Metro Ethernet. Một số nhà cung cấp đã mở rộng dịch vụ Ethernet vuợt xa phạm vi mạng nội thị (MAN) và vuơn đến phạm vi mạng diện rộng (WAN). Hàng ngàn thuê bao đã được sử dụng dịch vụ Ethernet và số lượng thuê bao đang tăng lên một cách nhanh chóng. Những thuê bao này bị thu hút bởi những lợi ích của dịch vụ Ethernet đem lại, bao gồm:
2.1. Tính dễ sử dụng
Dịch vụ Ethernet dựa trên một giao diện Ethernet (Ethernet interface) chuẩn, phổ biến dùng rộng rãi trong các hệ thống mạng cục bộ (LAN). Hầu như tất cả các thiết bị và máy chủ trong LAN đều kết nối dùng Ethernet, vì vậy việc sử dụng Ethernet để kết nối với nhau sẽ đơn giản hóa quá trình hoạt động và các chức năng quản trị, quản lí và cung cấp (OAM &P).
2.2. Hiệu quả về chi phí
Dịch vụ Ethernet làm giảm chi phí đầu tư (CAPEX-capital expense) và chi phí vận hành (OPEX-operation expense):
2.3. Tính linh hoạt
Dịch vụ Ethernet cho phép những thuê bao thiết lập mạng của họ theo những cách hoặc là phức tạp hơn hoặc là không thể thực hiện với các dịch vụ truyền thống khác. Ví dụ: một công ty thuê một giao tiếp Ethernet đơn có thể kết nối nhiều mạng ở vị trí khác nhau để thành lập một Intranet VPN của họ, kết nối những đối tác kinh doanh thành Extranet VPN hoặc kết nối Internet tốc độ cao đến ISP. Với dịch vụ Ethenet, các thuê bao cũng có thể thêm vào hoặc thay đổi băng thông trong vài phút thay vì trong vài ngày ngày hoặc thậm chí vài tuần khi sử dụng những dịch vụ mạng truy nhập khác (Frame relay, ATM,…). Ngoài ra, những thay đổi này không đòi hỏi thuê bao phải mua thiết bị mới hay ISP cử cán bộ kỹ thuật đến kiểm tra, hỗ trợ tại chỗ.
3. MÔ HÌNH DỊCH VỤ ETHERNET

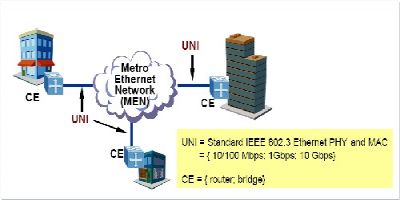

Tất cả các dịch vụ Ethernet sẽ có một vài thuộc tính chung, những dịch vụ khác nhau sẽ khác nhau về một số các thuộc tính. Mô hình cơ bản của dịch vụ Ethernet được biểu diễn ở hình 1. Dịch vụ Ethernet được cung cấp bởi mạng Metro Ethernet Network (MEN) của nhà cung cấp. Thiết bị khách hàng CE (Customer Equipment) gắn vào mạng MEN qua giao tiếp người sử dụng-mạng UNI (User-Network Interface) sử dụng chuẩn giao diện Ethernet chuẩn với tốc độ 10Mbit/s, 100Mbit/s, 1Gbit/s hoặc 10Gbit.
Có thể có nhiều UNIs kết nối đến MEN từ một vị trí. Những dịch vụ được xác định theo quan điểm của thuê bao. Những dịch vụ này dùng các công nghệ truyền dẫn hay các giao thức ở MEN khác nhau như SONET, DWDM, MPLS, GFP, … Tuy nhiên, dưới góc độ thuê bao, kết nối mạng về phía thuê bao của giao diện UNI là Ethernet.
3.1. Kết nối Ethernet ảo
Một thuộc tính cơ bản của dịch vụ Ethernet là kết nối Ethernet ảo (EVC-Ethernet Virtual Connection). EVC được định nghĩa bởi MEF là “một sự kết hợp của hai hay nhiều UNIs” [2], trong đó UNI là một giao diện Ethernet, là điểm ranh giới giữa thiết bị khách hàng và mạng MEN của nhà cung cấp dịch vụ.
Nói một cách đơn giản, EVC thực hiện 2 chức năng:
Hai quy tắc cơ bản sau chi phối, điều khiển việc truyền các Ethernet frame trên EVC. Thứ nhất, các Ethernet frame đi vào MEN không bao giờ được quay trở lại UNI mà nó xuất phát. Thứ hai, các địa chỉ MAC của trong Ethernet frame giữ nguyên không thay đổi từ nguồn đến đích. Ngược lại với mạng định tuyến (routed network), các tiêu đề (header) Ethernet frame bị thay đổi khi qua router. Dựa trên những đặc điểm này, EVC có thể được sử dụng để xây dựng mạng riêng ảo lớp 2 (Layer 2 Virtual Private Network-VPN).
MEF định nghĩa 2 kiểu của EVCs.
Ngoài những điểm chung này, dịch vụ Ethernet có thể thay đổi với nhiều cách khác nhau. Phần này thảo luận về những dạng khác nhau của dịch vụ Ethernet và một vài đặc điểm quan trọng phân biệt chúng từ những dịch vụ khác.
3.2. Khuôn khổ định nghĩa dịch vụ Ethernet (Ethernet Definition Framework)
Để giúp những thuê bao có thể hiểu rõ hơn sự khác nhau trong các Dịch vụ Ethernet, MEF đã phát triển các Khuôn khổ Định nghĩa dịch vụ Ethernet. Mục tiêu của hệ thống này là:
Hiện tại MEF đã và đang xác định (vì chưa thành chuẩn) hai kiểu dịch vụ Ethernet:
Để định rõ một cách hoàn toàn về dịch vụ Ethernet, nhà cung cấp phải xác định kiểu dịch vụ và UNI; các thuộc tính của dịch vụ EVC đã kết hợp với kiểu dịch vụ đó. Các thuộc tính này có thể được tập hợp lại theo những dạng sau:
3.3. Kiểu dịch vụ Ethernet
MEF đã xác định 2 kiểu dịch vụ cơ bản đã được thảo luận bên dưới. Các kiểu khác có thể được định nghĩa trong tương lai.
3.3.1. Kiểu dịch vụ Ethernet Line
Kiểu Ethernet Line (E-Line Service) cung cấp kết nối ảo điểm-điểm (point-to-point) Ethernet Virtual Connection (EVC) giữa 2 UNIs được minh họa ở hình 3. E-Line Service được dùng cho việc kết nối Ethernet điểm-điểm.
Dạng đơn giản nhất, dịch vụ E-Line có thể cung cấp băng thông đối xứng cho dữ liệu gửi nhận trên hai hướng không có các đảm bảo tốc độ giữa hai UNI 10 Mbps..
Dạng phức tạp hơn, dịch vụ E-line có thể cung cấp CIR (Commited Information Rate) và thuộc tính về độ trễ, jitter,...
Ghép dịch vụ (service multiplexing) cho phép kết hợp nhiều EVC trên một cổng vật lý UNI duy nhất.Một dịch vụ E-Line có thể cung cấp point-to-point EVCs giữa UNIs tương tự như việc sử dụng Frame Relay PVCs để nối liền các site với nhau.
Một dịch vụ E-Line cũng cung cấp việc kết nối point-to-point giữa UNIs tương tự với một dịch vụ thuê kênh riêng TDM.
Tóm lại, một E-Line Service có thể được dùng để xây dựng những dịch vụ tương tự như Frame Relay hay thuê kênh riêng (private leased line). Tuy nhiên, băng thông Ethernet và việc kết nối thì tốt hơn nhiều… Một E-Line Service có thể được dùng để xây dựng các dịch vụ tương tự như Frame Relay hay kênh thuê riêng (private leased line).
3.3.2. Kiểu dịch vụ Ethernet LAN
Kiểu dịch vụ Ethernet LAN (E-LAN) cung cấp kết nối đa điểm, tức là nó có thể kết nối 2 hoặc hơn nhiều UNIs được minh họa ở hình 6. Dữ liệu của thuê bao được gửi từ một UNI có thể được nhận tại một hoặc nhiều dữ liệu của UNIs khác.
Mỗi site (UNI) được kết nối với một multipoint EVC. Khi những site mới (UNIs) được thêm vào, chúng sẽ được liên kết với multipoint EVC nêu trên do vậy nên đơn giản hóa việc cung cấp và kích hoạt (activation) dịch vụ. Theo quan điểm của thuê bao, dịch vụ E-LAN làm cho MEN trông giống một mạng LAN ảo.
Dịch vụ E-LAN Service có thể cung cấp một CIR (Committed Information Rate), kết hợp CBS (Committed Burst Size), EIR (Excess Information Rate) với EBS (Excess Burst Size) (xem phần Bandwidth Profile sau) và độ trễ, jitter, và tổn thất khung (frame lost).
3.3.3. Dịch vụ E-LAN với cấu hình point-to-point
Dịch vụ E-LAN có thể được sử dụng để liên kết chỉ với 2 UNIs (sites). Trong khi điều này có thể xảy ra tương tự một E-Line Service, có nhiều sự khác biệt khá quan trọng.
Với dịch vụ E-LAN, khi một UNI (site) mới được thêm vào, một EVC mới phải được thiết lập để liên kết UNI mới với một trong những UNIs hiện thời.
Với dịch vụ E-LAN, khi UNI mới cần được thêm vào ta không cần thêm EVC mới mà đơn giản chỉ thêm UNI mới vào EVC đa điểm cũ. Vì thế, E-LAN Service đòi hỏi chỉ một EVC để hoàn tất việc kết nối multi-site.
Nói chung, dịch vụ E-LAN có thể kết nối nhiều địa điểm (Multi-site) với nhau, ít phức tạp hơn việc sử dụng những công nghệ như Frame Relay hoặc ATM.
Tóm lại, MEF định nghĩa hai kiểu dịch vụ chính E-Line và E-LAN, tuy nhiên các hãng, tổ chức tham gia MEF có cách sử dụng tên cho hai lọai dịch vụ này khác nhau. Vdụ: Cisco đưa ra các dịch vụ Ethernet Relay Service (ERS) và Ethernet Wire Service (EWS) cho loại E-Line; Ethernet Relay Multipoint Service (ERMS) và Ethernet Multipoint Service (EMS) cho loại E-LAN[3].
3.4. Các thuộc tính dịch vụ Ethernet
Có rất nhiều thuộc tính liên kết trong dich vụ Ethernet[2], phạm vi bài này chỉ nêu một số các thuộc tính cơ bản quan trọng nhất cho thiết lập một dịch vụ MAN,WAN dựa trên Ethernet.
3.4.1. Ghép dịch vụ (service multiplexing)
Ghép dịch vụ cho phép nhiều UNI thuộc về các EVC khác nhau. UNI như vậy gọi là UNI được ghép dịch vụ (service multiplexed UNI). Khi UNI chỉ thuộc một EVC thì UNI này gọi là UNI không ghép dịch vụ (non - multiplexed UNI).
Lợi ích của ghép kênh dịch vụ cho phép chỉ cần một cổng giao diện UNI có thể hỗ trợ nhiều kết nối EVC. Điều này làm giảm chi phí thêm cổng UNI và dễ dàng trong việc quản trị.
VLAN được cấu hình tại cổng thiết bị khác hàng CE kết nối với UNI được gọi là CE-VLAN. Như vậy, tại mỗi UNI có một ánh xạ (mapping) giữa CE-VLAN và EVC. Điều này gần giống như ánh xạ giữa DLCI và PVC trong Frame Relay.
Tính trong suốt VLAN (VLAN transparency): Một EVC có tính trong suốt VLAN khi CE-VLAN không thay đổi khi khi qua giao diện UNI. Nghĩa là, CE-VLAN của khung đi ra (egress frame) hướng từ MEN ra mạng của khách hàng luông giống CE-VLAN của khung đi vào (ingress frame). Tính năng này có ưu điểm làm giảm việc đánh số lại (renumbering) VLAN của khách hàng.
3.4.2. Gộp nhóm (Bundling)
Trong cấu trúc frame của 802.1Q thì có một trường 12 bit là VLAN tag. Nhu vậy có tối đa là 4096 VLAN cho một miền lớp 2 (layer 2 domain). Với tính năng gộp nhóm, có nhiều hơn một CE-VLAN được ánh xạ vào một EVC tại UNI. Khi tất cả VLAN đều được ánh xạ vào một EVC thì EVC đó có thuộc tính gộp nhóm tất cả trong một (All-to-one Bundling).
3.4.3. Đặc tính băng thông (Bandwidth profile)
MEF địng nghĩa đặc tính băng thông được ứng dụng ở UNI hay cho một EVC. Đặc tính băng thông là một giới hạn mà khung Ethernet có thể xuyên qua UNI. Có thể có đặc tính băng thông riêng rẽ cho những khung vào bên trong MEN và cho những khung đi ra khỏi MEN. Thông số CIR (Committed Information Rate) cho một Frame Relay PVC là một ví dụ của đặc tính băng thông.
MEF định nghĩa ba thuộc tính sau đây của đặc tính băng thông (hình 9):
Đặc tính băng thông bao gồm 4 thông số lưu lượng mô tả trong những phần tiếp sau. Những giới hạn này ảnh hưởng đến thông lượng mà dịch vụ cung cấp. Đặc tính băng thông cho một dịch vụ Ethernet bao gồm những thông số lưu lượng sau đây:
Một dịch vụ có thể hỗ trợ lên đến 3 dạng khác nhau của đặc tính băng thông <CIR, CBS, EIR, EBS> ở UNI. Một trong những dạng đó có thể ứng dụng tại UNI, theo EVC hay theo mã xác định lớp dịch vụ.
3.4.4. Thông số hiệu năng (Performance parameters)
Các thông số này ảnh hưởng đến chất lượng dịch vụ mà thuê bao cảm nhận được. Thông số hiệu năng được đánh giá qua các thông số sau:
3.5. Vấn đề an ninh mạng (Network security)
Mạng Metro Ethernet cung cấp mạng riêng ảo lớp 2 (layer 2 VPN) nên những vấn đề an ninh tồn tại tại lớp 2 này như: Từ chối dịch vụ (DoS: Denial of Service), tràn ngập MAC (MAC flooding) giả mạo địa chỉ MAC (MAC spoofing) cần đặc biệt quan tâm.
4. KẾT LUẬN
NGN là xu hướng tất yếu của quá trình phát triển cơ sở hạ tầng ICT. NGN là một cách tiếp cận hướng dịch vụ (service driven approach). Việc đáp ứng các nhu cầu dịch vụ đa dạng, băng thông rộng, chất lượng cao là một thách thức cho các nhà cung cấp, khai thác ICT. Dịch vụ Metro Ethernet là một lựa chọn phù hợp cho khu vực đô thị.
