Quản lý tập trung FortiSwitch trên Firewall Fortigate

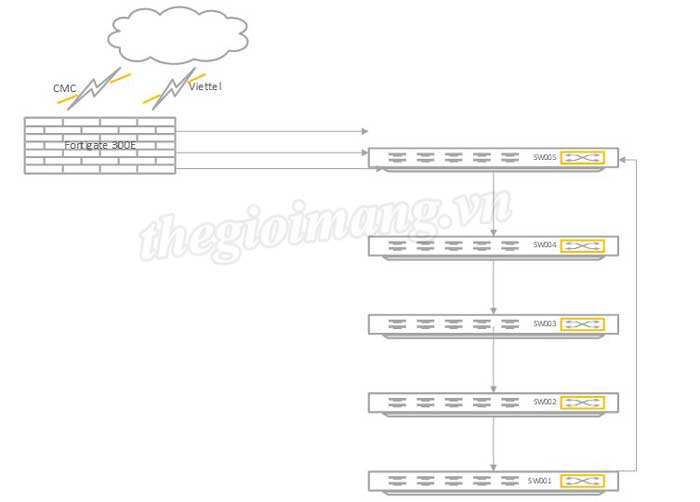

Bài viết sau mình sẽ đề cập đến mô hình sử dụng đồng thời nhiều FortiSwitch được quản lý bởi Firewall Fortigate trong kết nối FortiLink dành riêng cho các thiết bị của hãng Fortinet.



Cấu hình quản lý FortiSwitch
a) Tạo kết nối Fortilink giữa Switch và Fortigate

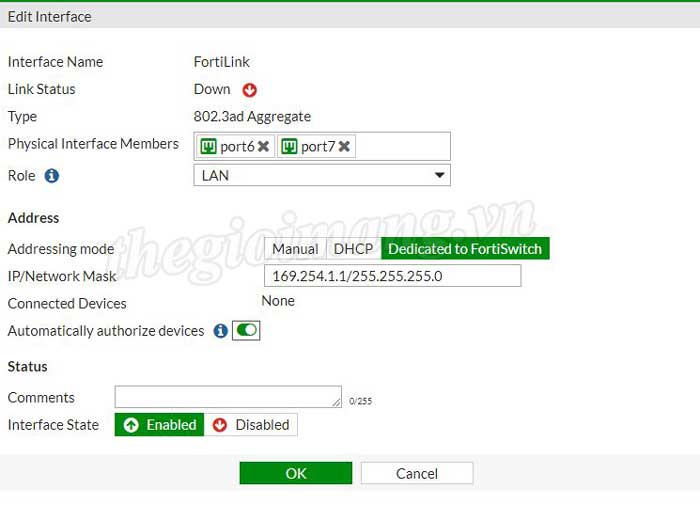

Vào Network --> Interface --> Create new --> Interface điền các thông số như hình

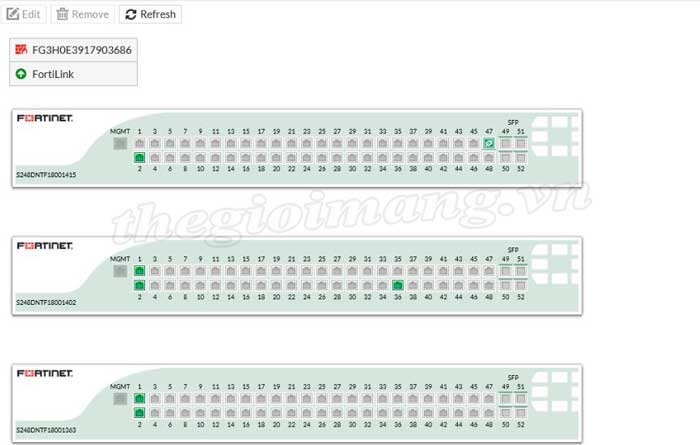

Tiếp tục vào Wifi & Switch Controller-->Managed FortiSwitch để xem các kết nối giữa Fortigate và FortiSwitch

b) Tạo Vlan để quy hoạch địa chỉ mạng

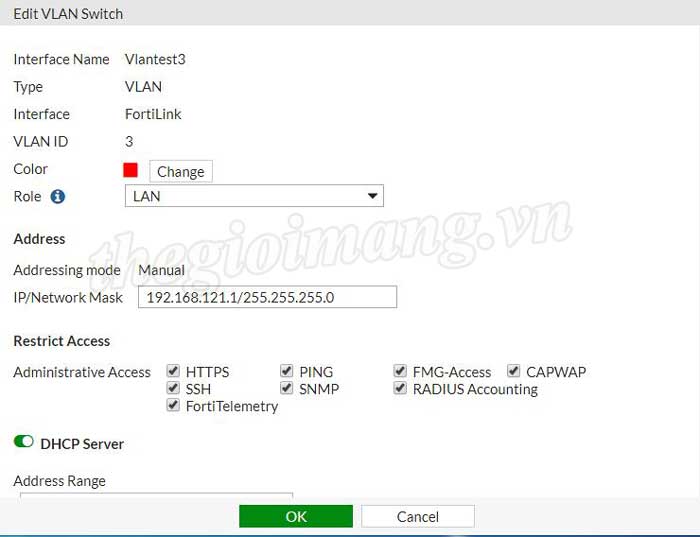

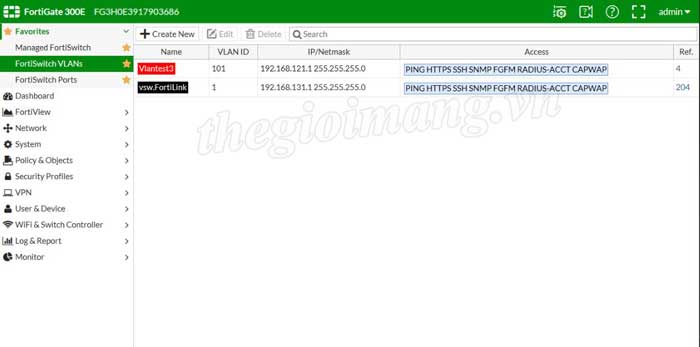

Vào Wifi & Switch Controller --> FortiSwitch Vlans --> Create New
· Interface Name : Tên Vlan
· Vlan ID
· IP/Networkmask : địa chỉ mạng của vlan
· DHCP Server : Enable


c) Add Vlan vào port trên FortiSwitch

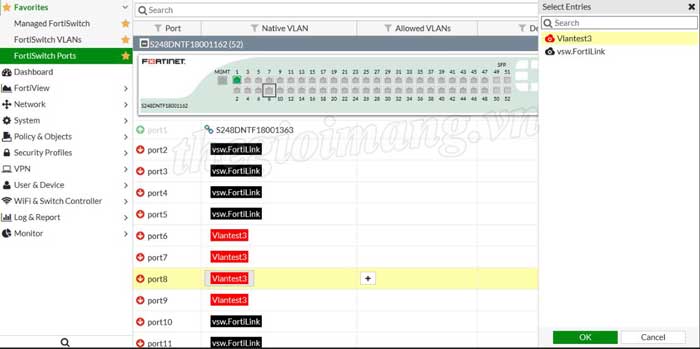

Vào Wifi & Switch Controller --> FortiSwitch Ports
Nhấn giữ Ctrl hoặc Shift để chọn nhiều port cùng lúc à Chọn Vlan tương ứng cho port trong danh sách xuất hiện bên phải cửa sổ

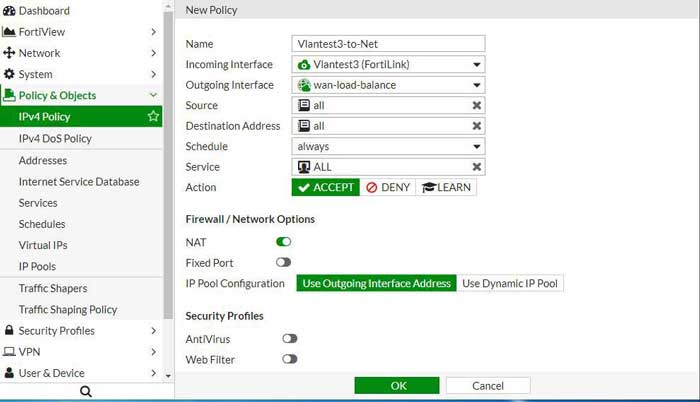

Sau khi chia Vlan cho các port các bạn sẽ phải tạo Policy trên Fortigate cho phép Vlan kết nối Internet hoặc kết nối giữa các Vlan vs nhau


Chúc các bạn thành công!
