Hướng Dẫn Cấu Hình Sử Dụng Nhanh Thiết Bị Hội Nghị Truyền Hình Aver EVC Series

Thảo luận trong 'Hãng khác' bắt đầu bởi vuthang, 3/5/19.

Tags:
  1. vuthang

    vuthang Member

    Bài viết sau sẽ hướng dẫn các bạn cách cấu hình và thiết lập cuộc gọi Hội Nghị Truyền Hình trên thiết bị Aver EVC Series (EVC100, EVC150, EVC130, EVC130P, EVC300, EVC350, EVC900, EVC950...).

    I. HỆ THỐNG BAO GỒM:
    1 – Bộ giải mã (Codec).
    2 – Camera (Camera khác nhau tùy model)
    3 – Microphone
    4 – Điều khiển từ xa
    5 – Nguồn Adapter
    6 – Dây cáp nguồn
    7 – Cáp VGA
    8 – Cáp Mini Din 8 pin Mic
    9 – Cáp HDMI
    10 – Cáp camera
    11 – Cáp mạng RJ-45
    12 – Phiếu bảo hành
    13 – Hướng dẫn sử dụng nhanh
    14 – Pin AAA
    15 – Nhãn dán

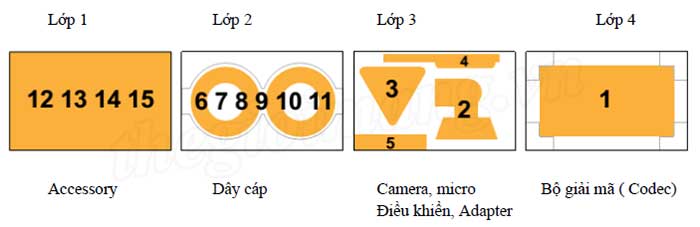

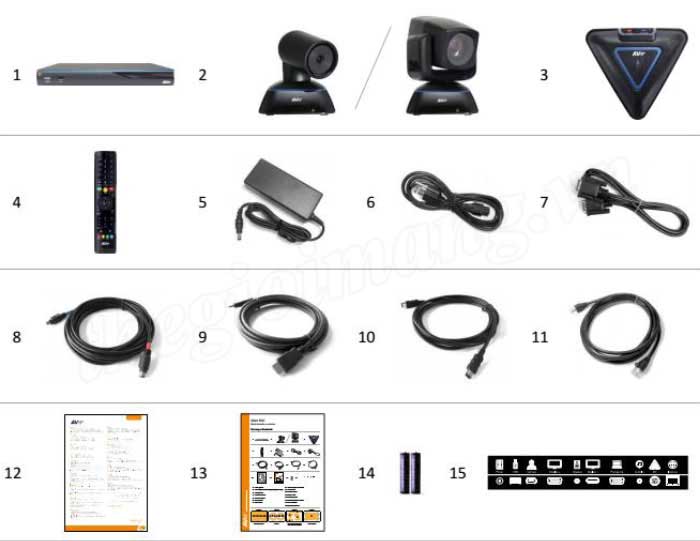

    Vị trí tất cả các bộ phận trong bộ thiết bị:

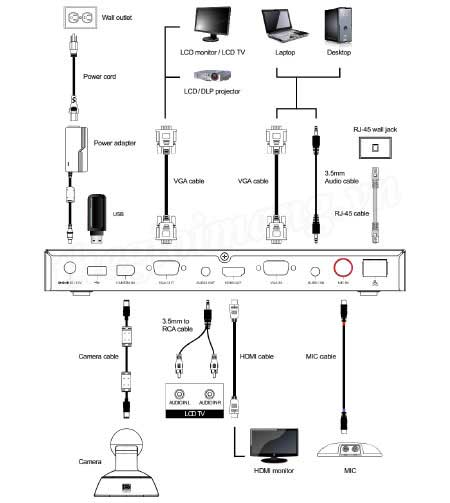

    II. SƠ ĐỒ KẾT NỐI

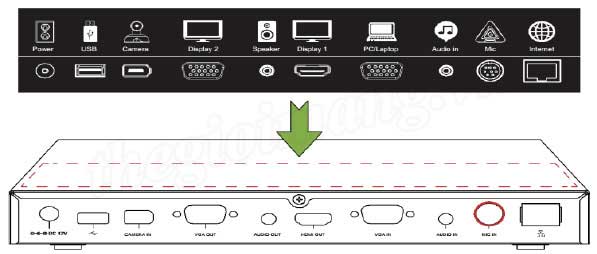

    III. DÁN NHÃN LÊN BỘ GIẢI MÃ
    IV. CẤU HÌNH LẦN ĐẦU TIÊN:
    Lần đầu tiên sử dụng, hệ thống sẽ hướng dẫn bạn cấu hình từng bước. Sau khi cấu hình xong người dùng sẽ sử dụng hệ thống EVC.

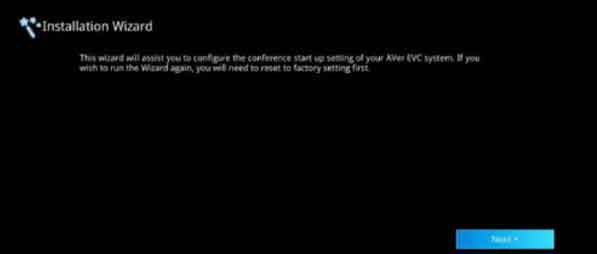

    1 - Kết nối thiết bị EVC vào nguồn điện, sau khi EVC khởi động lên bạn sẽ thấy hướng dẫn cài đặt hiện lên. Nhấn < để bắt đầu cấu hình.
    2 – Ngôn Ngữ: Lựa chọn Ngôn Ngữ cho hệ thống EVC
    3 – Nhấn < để chọn danh sách các ngôn ngữ được hỗ trợ. Chọn nút ^ hoặc V để di chuyển đến ngôn ngữ muốn chọn. Sau khi lựa chọn, bấm nút > để chuyển đến nút “ Next” rồi nhấn <

    4 – Tiếp tục thực hiện các bước hướng dẫn và hoàn tất cấu hình

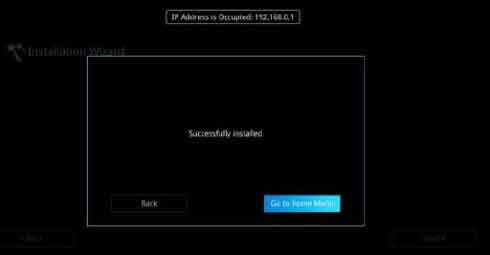

    5 – Chọn finish và “ Go to home menu” để trở về màn hình chính.
    6 – Chọn biểu tượng “điện thoại” để bắt đầu thực hiện cuộc gọi

    V. HƯỚNG DẪN CẤU HÌNH HỆ THỐNG MẠNG NHANH
    IP mặc định của hệ thống: 192.168.0.1
    Chú ý thay đổi địa chỉ IP trên thiết bị EVC ngay lần đầu tiên thiết lập.
    Có 03 trường hợp thiết lập đối với hầu hết các hệ thống mạng cho video conferencing.

    1. Cấu hình trực tiếp IP Public
    2. Cấu hình IP nội bộ ( Phía bên trong tường lửa với Port forwarding). Xem xét bảng bên dưới để thiết lập mở port cho tường lửa
    3. Sử dụng Gatekeeper H.460 vượt tường lửa. Xem xét bảng bên dưới để thiết lập mở port cho tường lửa

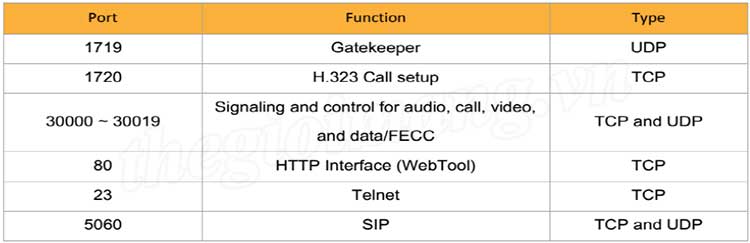

    Bảng cấu hình mở port cho tường lửa đối với thiết bị hội nghị truyền hình Aver EVC ( Chú ý cấu hình mở port trên tường lửa trước khi cấu hình trên thiết bị EVC.)

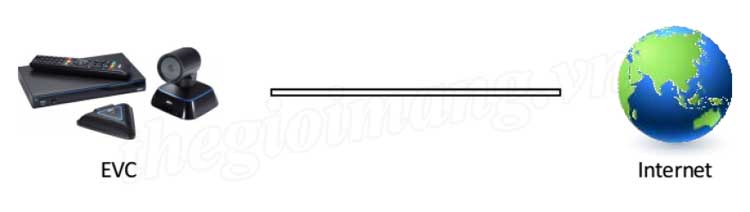

    Trường hợp 1: – Cấu hình trực tiếp IP Public ( Ngoài tường lửa).
    Thiết bị EVC sẽ được đặt IP tĩnh kết nối trực tiếp ra Internet.

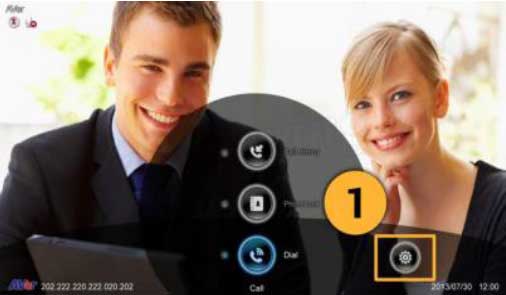

    1. Từ màn hình chính chọn “Home” > “Setting”

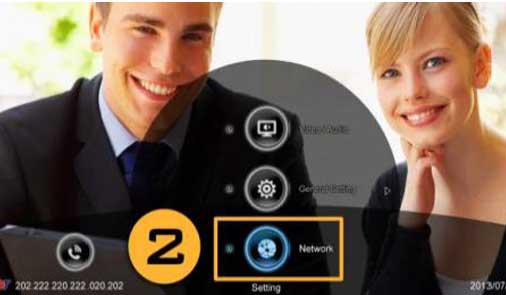

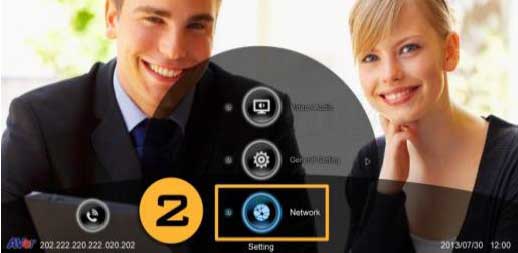

    2. Chọn “ Network”

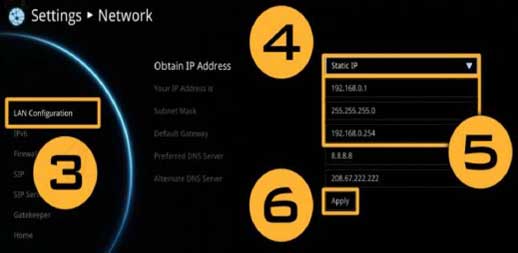

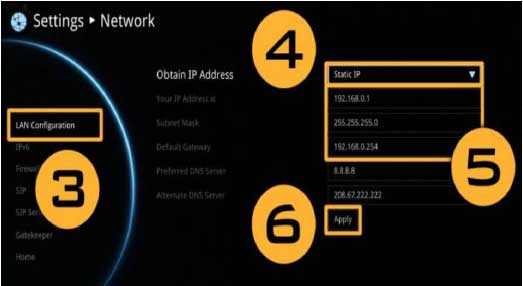

    3. Chọn “ LAN configuration”
    4. Trong bảng “Obtain IP address” chọn “ Static IP”
    5. Nhập “địa chỉ IP” , “Subnet mask”, “ Default gateway”.
    6. Chọn Apply -> Enter
    7. Chọn “Home” trên Remote để về màn hình chính
    8. Chọn biểu tượng “điện thoại” Để bắt đầu thực hiện cuộc gọi.

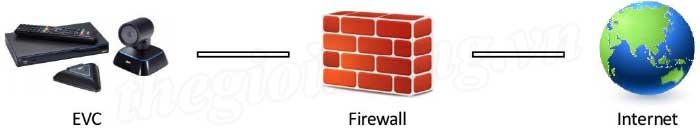

    Trường hợp 2: – Cấu hình IP nội bộ ( Phía trong tường lửa sử dụng Port forwarding)
    Thiết bị EVC kết nối với Internet qua tường lửa.

    1. Từ màn hình chính chọn “Home” > “Setting”
    2. Chọn “ Network”

    3. Chọn “ LAN configuration”
    4. Trong bảng “Obtain IP address” chọn “ Static IP”
    5. Nhập “địa chỉ IP” , “Subnet mask”, “ Default gateway”.
    6. Chọn Apply -> Enter
    7. Chọn “Back” trên Remote để về màn hình trước ( Nếu bạn có thiết lập H.323 ALG thì bỏ qua tới bước 10.

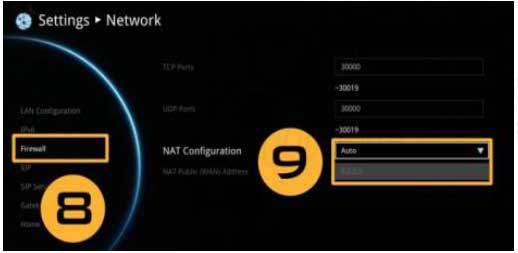

    8. Tại mục Network chọn “firewall”
    9. Trong mục “Nat configuration” chọn on và nhập địa chỉ IP Public vào ô “ Nat Public (WAN) address”.
    10. Chọn “home” để trở về màn hình chính
    11. Chọn biểu tượng “điện thoại” để bắt đầu thực hiện cuộc gọi.

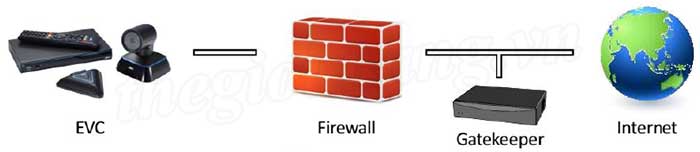

    Trường hợp 3: Sử dụng H460 Gatekeeper Vượt tường lửa

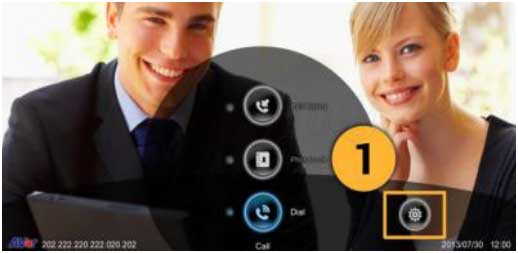

    1. Từ màn hình chính chọn “Home” > “Setting”
    2. Chọn “ Network”
    3. Chọn “ LAN configuration”
    4. Trong bảng “Obtain IP address” chọn “ Static IP”
    5. Nhập “địa chỉ IP” , “Subnet mask”, “ Default gateway”.
    6. Chọn Apply -> Enter

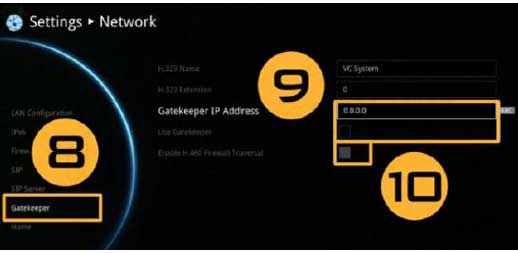

    7. Trong mục Network chọn “Gatekeeper” -> Enter
    8. Nhập IP Gatekeeper vào ô “ Gatekeeper IP address” và enable “ Use Gatekeeper”
    9. Chọn “ Enable H.460 firewall traversal”
    10. Chọn “home” để trở về màn hình chính
    11. Chọn biểu tượng “điện thoại”để bắt đầu thực hiện cuộc gọi.

    VI. CÁCH THỰC HIỆN CUỘC GỌI

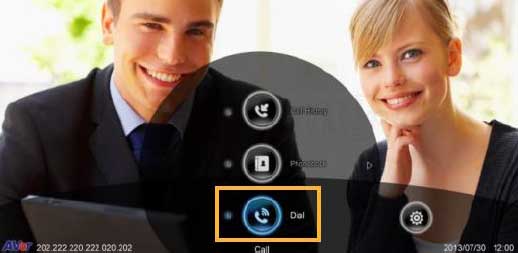

    1. Chọn Dial hoặc bấm phím “điện thoại” trên điều khiển

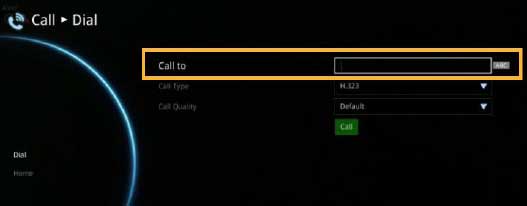

    - Nhập địa chỉ IP: Nhập địa chỉ IP hoặc địa chỉ SIP URI (ví dụ: ip:username:password@host:port)
    - Call Type: Chọn giao tiếp kết nối H.323 hoặc SIP
    - Call Quality: Chất lượng cuộc gọi – Chọn băng thông cuộc gọi từ 64kbps tới 4Mbps. Với băng thông cuộc gọi là 1Mbps sẽ lên được chất lượng HD 720p.

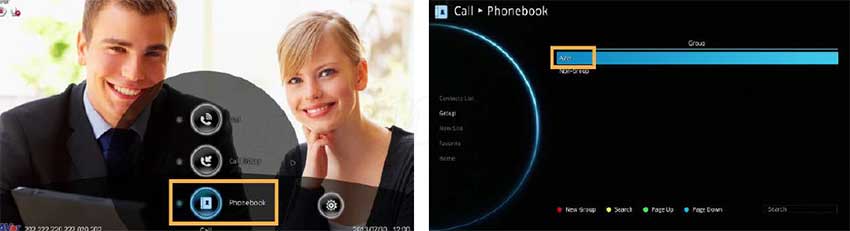

    2. Chọn phonebook – Chọn điểm cầu cần kết nối

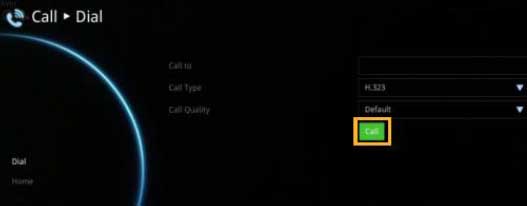

    Bấm – Call trên biểu tượng “điện thoại” để thưc hiện cuộc gọi.

    3. Chọn History – Lịch sử cuộc gọi. – Chọn điểm cầu cần kết nối
    Bấm – Call trên biểu tượng “điện thoại” để thưc hiện cuộc gọi.

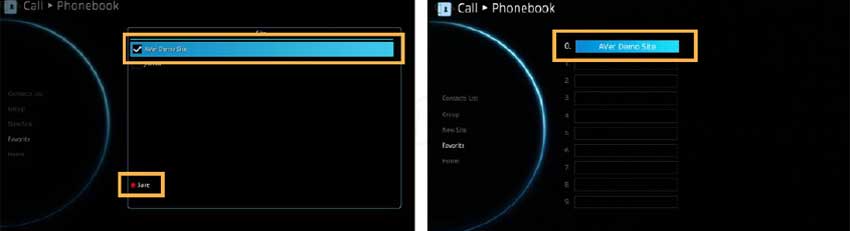

    4. Thiết lập cuộc gọi nhanh:
    - Lưu điểm cầu hay gọi tương ứng với số từ 0 tới 9 để ghi nhớ điểm cầu nào gắn với số mấy.
    - Bấm và giữ phím số tương ứng với điểm cầu cần gọi nhanh để thực hiện cuộc gọi.

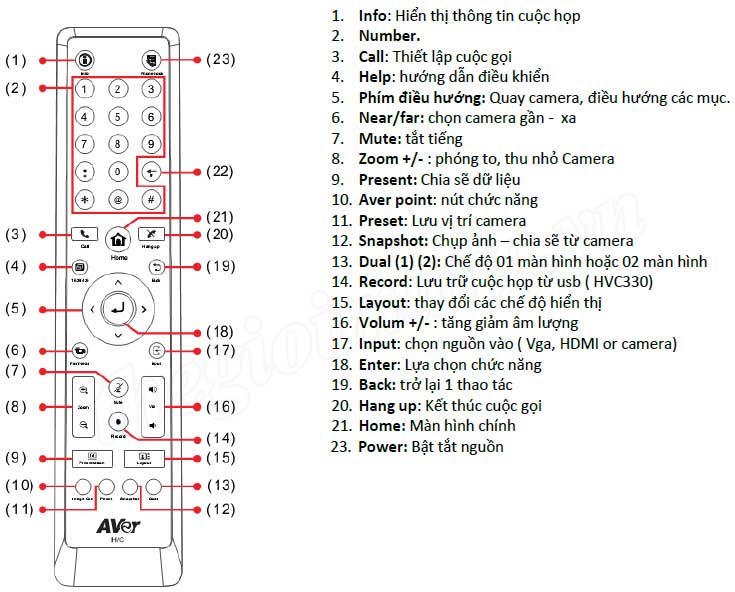

    VII. HƯỚNG DẪN ĐIỀU KHIỂN TỪ XA:
