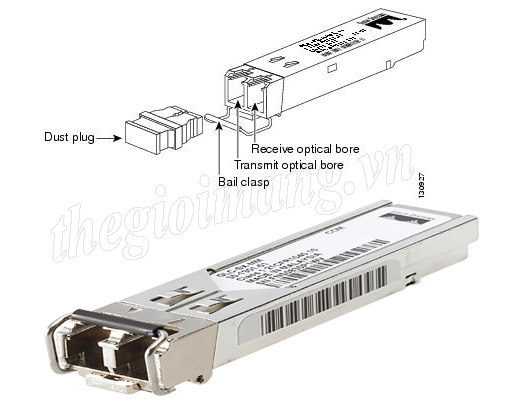

Module quang SFP 1. Cấu trúc module SFP - Dust plug : phích cắm chống bụi - Receive optical bore : khe nhận tín hiệu quang - Transmit optical bore : khe phát tín hiệu quang - Bail clasp : khóa hông dùng để tháo module ra khỏi thiết bị 2. Công dụng SFP Module hay còn được gọi bằng các tên gọi khác như là SFP transceiver, module SFP hay module quang là loại module được dùng cho các thiết bị như switch, converter, DSLAM, SDH có cổng (khe, slot) theo chuẩn SFP. 3. Chuẩn SFP - SFP là ba chữ cái viết tắt của chuẩn "Small Form Factor". Small Form Factor (SFP) là 1 thiết bị thu phát nhỏ gọn, có thể "gắn nóng" được sử dụng cho viễn thông và truyền thông dữ liệu. Một đầu của SFP gắn vào các thiết bị như là switch, router, media converter hoặc thiết bị tương tự; đầu còn lại dùng để gắn cáp quang hoặc đồng. Nó là một giao thức chuẩn phổ biến được hỗ trợ bởi các nhà sản xuất thiết bị mạng và viễn thông. - Khoảng cách tối đa mà SFP có thể hỗ trợ là 140 Km. - Chức năng DDM trên module SFP : DDM có nghĩa là chẩn đoán, giám sát, cung cấp cho người dùng các thông tin quan trọng liên quan đến tình trạng của các tín hiệu truyền và nhận. Cách tiếp cận này cho phép người dùng phát hiện lỗi tốt hơn. 4. Phân loại Cũng như bộ chuyển đổi quang điện - converter quang, SFP module cũng có rất nhiều loại và được phân loại dựa vào các đặc điểm sau: Đặc điểm - Tốc độ : 155M (10/100 Mbps) , 1.25G (1000 Mbps) - SDH : + STM-1 : 155,520 Mb/s + STM-4 : 622,080 Mb/s + STM-16 : 2488,320 Mb/s - Loại cáp quang: + Multi mode : bước sóng 850nm, khoảng cách 100m-500m + Single mode : bước sóng 1320nm,1550nm, khoảng cách 2km- 120km - Số sợi quang : 2 sợi quang (2 FO/ dual fiber), 1 sợi quang (1 FO/ single fiber) 5. Các mô hình mạng sử dụng module quang SFP. Bài viết liên quan: - Tìm hiểu các loại Module SFP (Small Form-Factor Pluggable)
