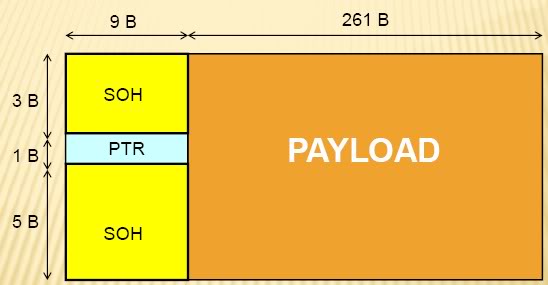

1.TRUYỀN DẪN PDH(PLESIOCHRONOUSDIGITAL HIERARCHY) Sử dụng công nghệ ghép kênhsố PDH . Chuẩn ChâuÂu: E1 2M, E2 8M(4E1), E3 34M(4E2), E4 140M(4E3), E5 565M(4E4) . Chuẩn BắcMỹ: T1 1.5M, T2 6M(T2=4T1), T3 45M(7T2), T4 274M(6T3), T5 560M(2T4) . Chuẩn Nhật Bản: M1 1.5M, M2 6M, M3 32M, M4 98M, M5 400M -Đặc điểm: . Cấu trúc đơn giản, có thể dùng cáp đồng (xoắn đôi hay đồng trục), giá rẻ . Có nhiều chuẩn, gây khó khăn cho các nhà khai thác khi chọn lựa thiết bị và khả năng đấu nối chúng với nhau . Rất phức tạp khi muốn add/drop một luồng tốc độ thấp vào/ra một luồng có tốc độ cao hơn. . Để khắc phục các nhược điểm nêu trên, sử dụng công nghệ SDH (Synchronous Digital Hierarchy). 2.TRUYỀN DẪN SDH(SYNCHRONOUS DIGITAL HIERARCHY) -Khả năng ghép các luồng PDH của nhiều chuẩn khác nhau vào một luồng STM (synchronous Transport Module) -Thông tin phải được truyền dẫn trên nền quang để đảm bảo tốc độ cao và xác suất lỗi là thấp nhất -SDH cho ta khả năng đồng bộ về tốc độ truyền, dung lượng kênh giữa các hệ thống chuẩn khác nhau -Hổ trợ các giao tiếp chuẩn hóa cho phép ghép và tách các luồng PDH khác nhau vào/ra luồng STM một cách dễ dàng. Sơ đồ hình thành STM-1 Cấu trúc STM-1 -Một AUG có 2358 bytes, bao gồm 2349 bytes dữ liệu (payload) và 9 bytes con trỏ (Pointer) -Bổ sung thêm 72 bytes mào đầu SOH (Section Overhead) thành một khung STM-1 có 2430 bytes -Vai trò của con trỏ Pointer: . Chỉ ra vị trí của các luồng En và Tn được ghép vào một khung STM-1 . Dễ dàng cho chúng ta khi add/drop một luồng PDH bất kỳ vào/ra từ một luồng SDH -Vai trò của mào đầu SOH: . Đồng bộ giữa các khung SDH . Chứa các thông tin để giám sát, vận hành, bảo dưỡng hệ thống truyền dẫn SDH Cấu trúc khung STM-N -Ghép xen từng byte 4 luồng STM-1 thành luồng STM-4 (622.08 Mbps) -Ghép xen từng byte 4 luồng STM-4 thành luồng STM-16 (2.488 Gbps) -Ghép xen từng byte 16 luồng STM-1 thành luồng STM-16 Cấu hình thiết bị ghép kênh SDH Cấu hình thiết bị add/drop SDH Cấu hình đấu nối SDH
