Cấu hình VPN Site to Site giữa firewall Fortigate và Firewall Cisco (ASA)

Bài viết sau sẽ hướng dẫn cách cấu hình cơ bản VPN Site to Site giữa Firewall Fortigate và Firewall Cisco

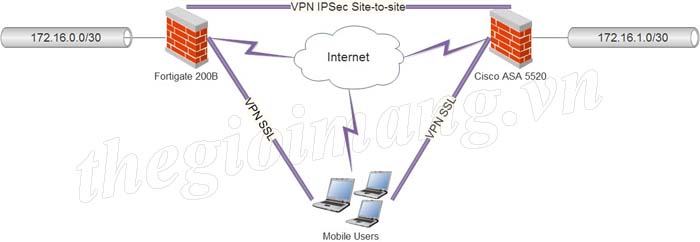

- Mô hình

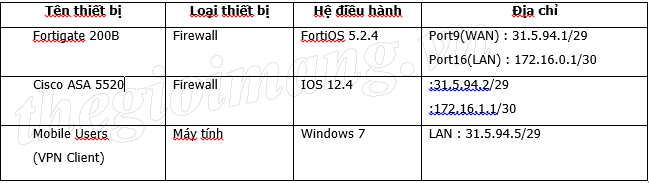

- Cấu hình các port



- Cấu hình VPN IPSec trên Firewall Fortigate

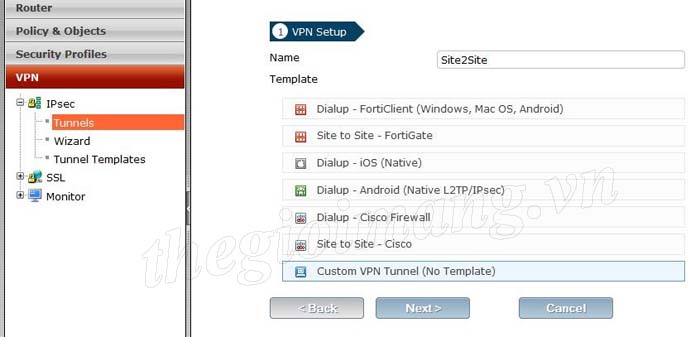

Bước 1 : VPN-> Tunnels-> Create New, chọn Custom VPN Tunnel và điền tên kết nối

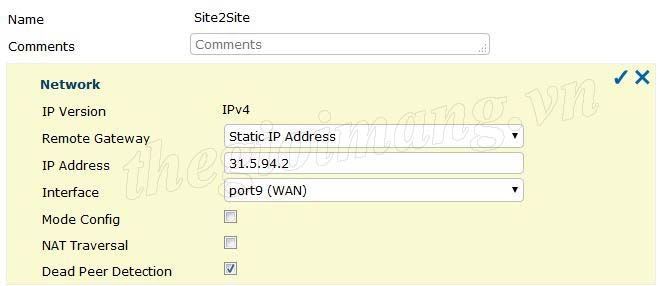

Chọn remote gateway và cổng để tạo kết nối VPN IPSec

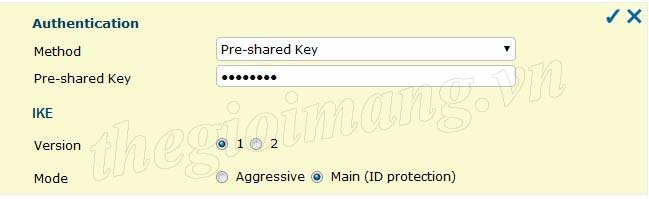

Chọn phương thức chứng thực

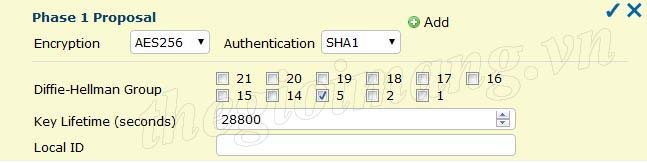

Tạo Phase 1

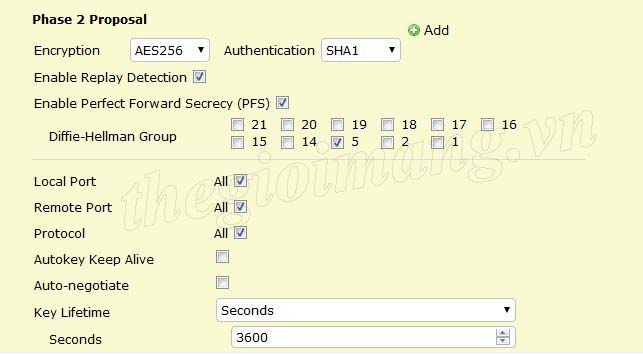

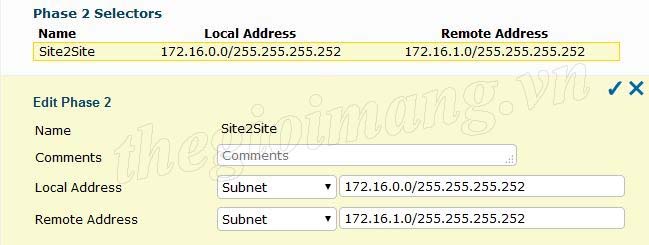

Tạo Phase 2

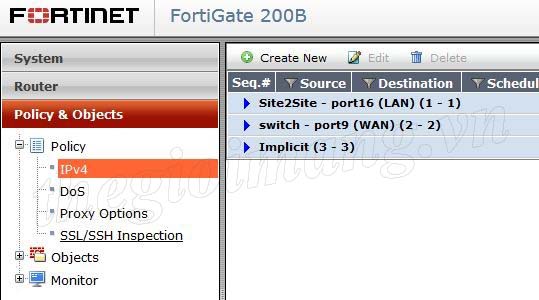

Bước 2 : Tạo Policy cho phép trao đổi dữ liệu

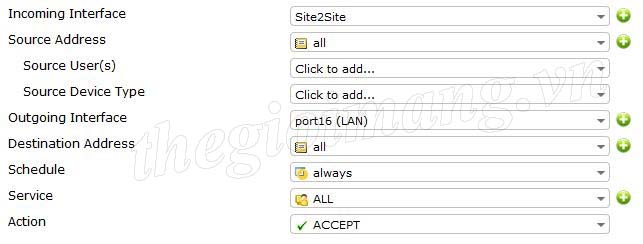

Một rule cho phép dữ liệu VPN -> LAN

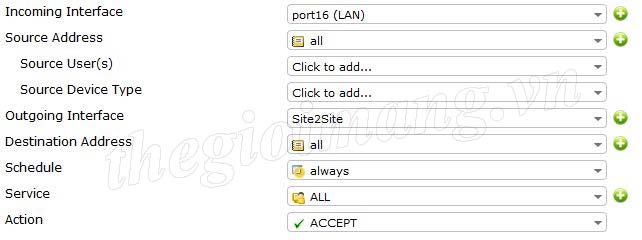

Rule thứ 2 cho phép dữ liệu từ LAN -> VPN

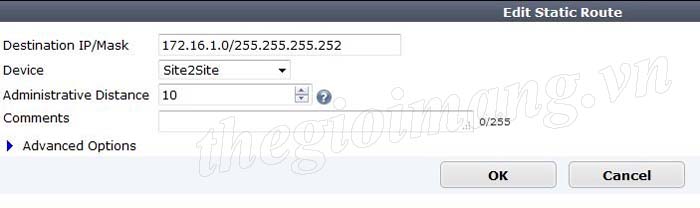

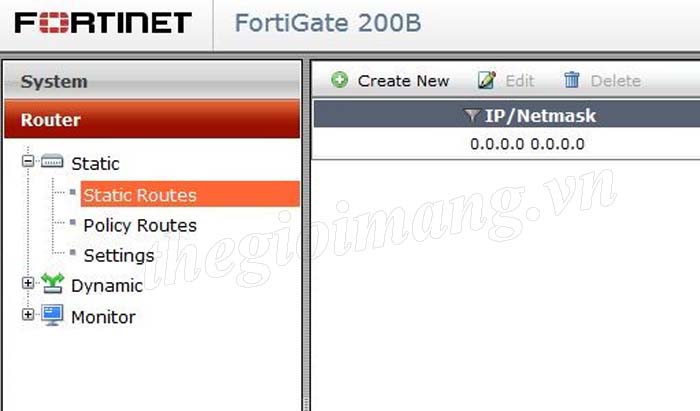

Bước 3 : Vào Router-> Static Routes, chọn Create New



Điền địa chỉ mạng LAN của Site ASA trỏ đến kết nối VPN



- Cấu hình VPN IPSec trên Firewall Cisco (ASA)

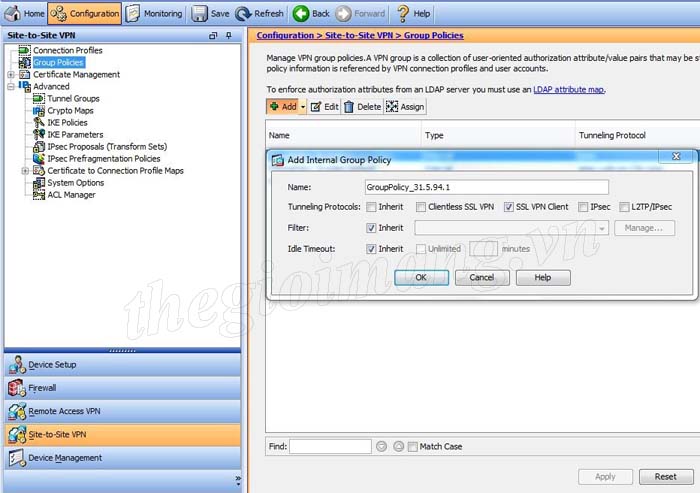

Bước 1 : Tạo Group Policy, Configuration-> Site-to-site VPN-> Group Policy chọn Add

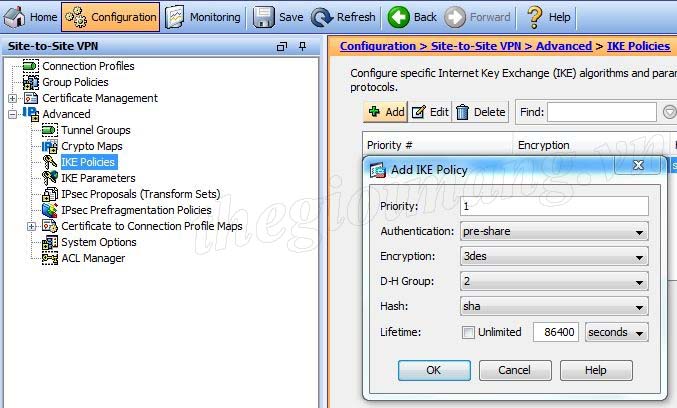

Bước 2 : Tạo IKE Policies, Advanced-> IKE Policies chọn Add

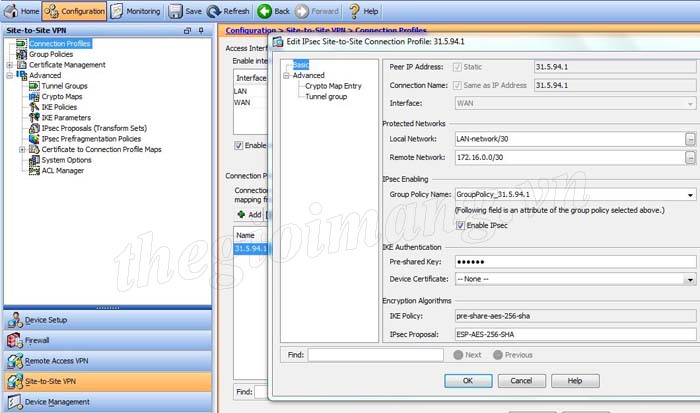

Bước 3 : Tạo Connection Profiles, Site-to-site VPN -> Connection Profiles-> Add-> Basic

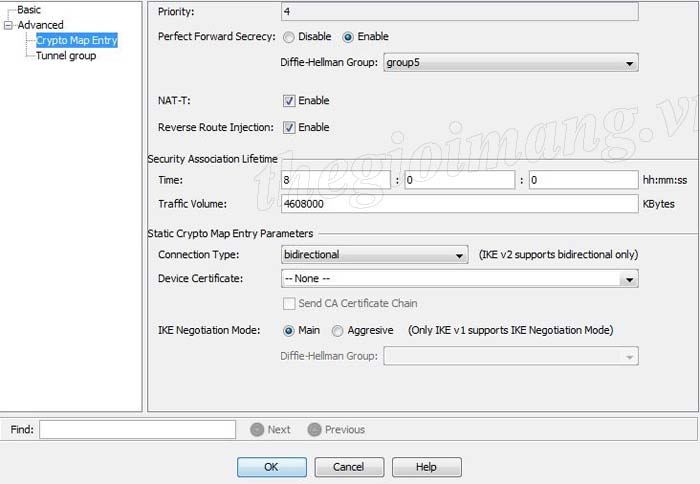

Connection profiles -> Advanced-> Crypto Map Entry

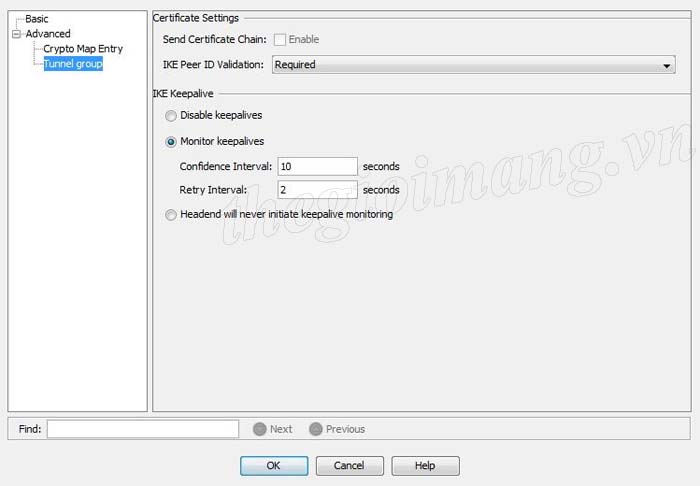

Connection profiles -> Advanced-> Tunnel Group

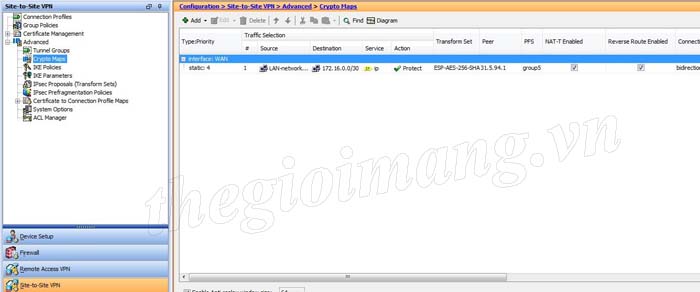

Bước 4 : Kiểm tra thông tin trong phần Site-to-site VPN-> Advanced-> Crypto Map



-Kiểm tra kết nối

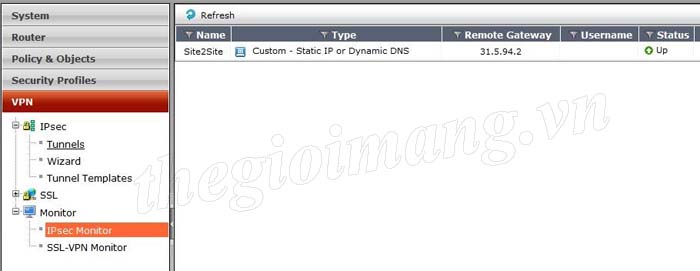

Trên Firewall Fortigate, vào VPN-> Monitor-> IPSec Monitor, chuột phải vào status chọn bring up

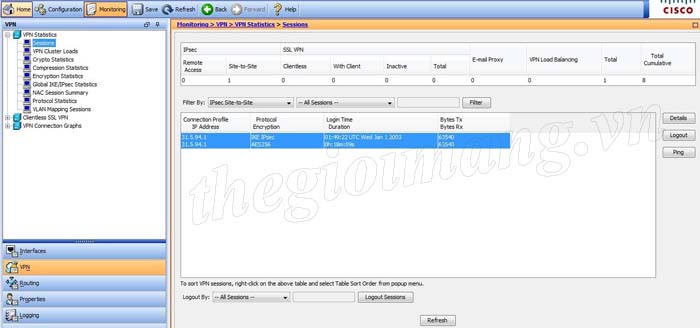

Trên Firewall Cisco, vào Monitoring-> VPN-> VPN Statistics-> Sessions


Chúc các bạn thành công.
