Cấu hình thiết bị chuyển mạch Switch Cisco Business SMB 300 Series

Bài viết này mình sẽ hướng dẫn tất cả các cấu hình cơ bản trên thiết bị Switch Cisco SMB (SG300)

Các bước thực hiện hoàn toàn tương tự với các dòng Switch Cisco SMB (SF250, SG250, , SF350, SG350, SF550X, SG550X hay các dòng Cisco Business mới như CBS250 và CBS350) :

1. Thiết lập kết nối
· Cài đặt Ip của Ethernet Card kết nối tới Switch theo Subnet : 192.168.1.X (Default Gateway : 192.168.1.254)

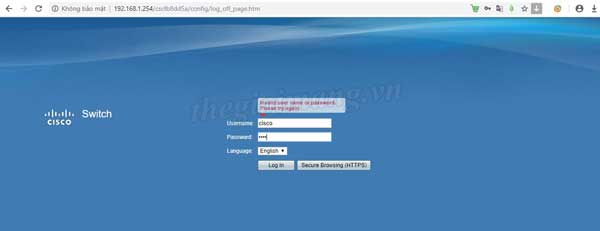

· Truy cập trình duyệt Web với địa chỉ : 192.168.1.254
User name : cisco
Password : cisco

​

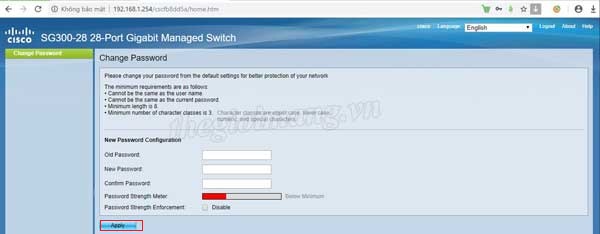

· Đổi password lần đầu login

​

2. Chia Vlan trên SMB

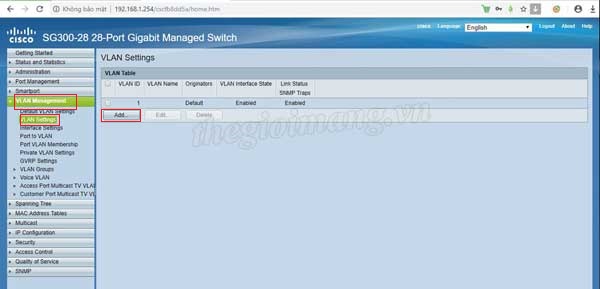

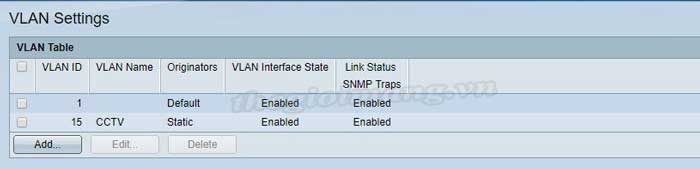

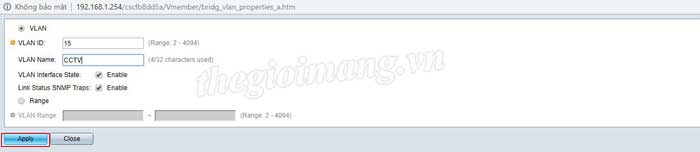

Vào Vlan Management->Vlan Setting->Add

​

3. Cấu hình mode Trunk trên SW

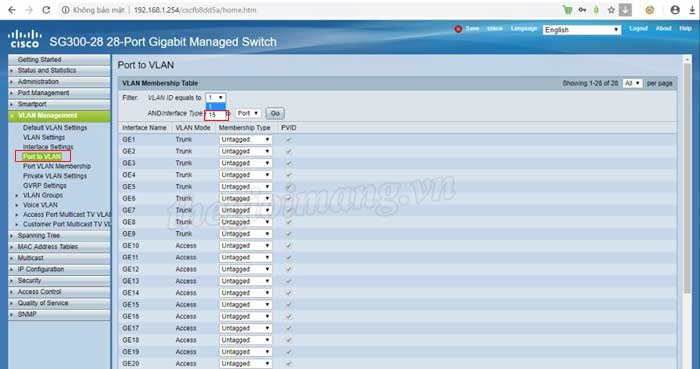

Vào Vlan Management -> Port to Vlan, Sổ danh sách chọn Vlan ID -> Go

​

4. Cấu hình mode access trên SW

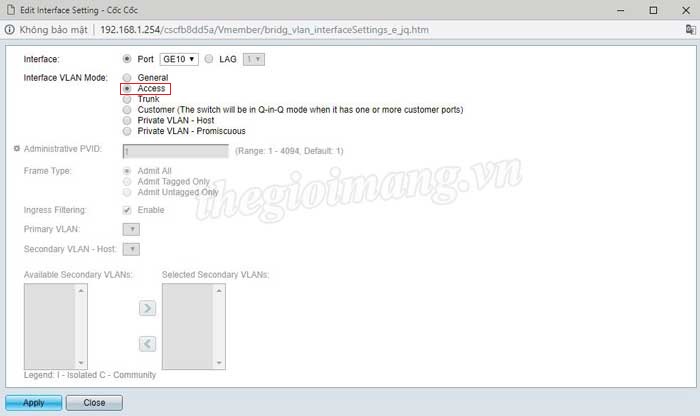

Vào Vlan Management -> Port to Vlan -> chọn port -> Edit

​

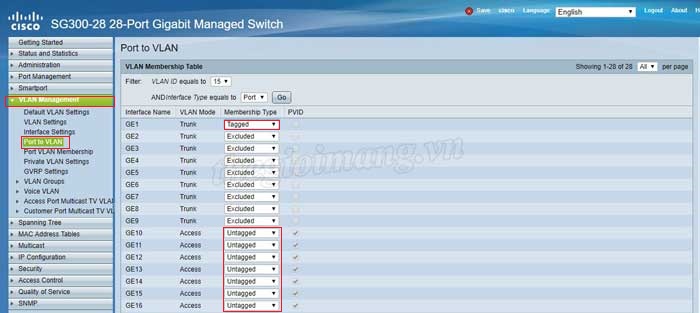

Vào Vlan Management -> Port to Vlan, Sổ danh sách chọn Vlan ID -> Go
Trên Vlan 15, chọn Untagged với những port access, chọn tag Vlan với những port Trunk

​

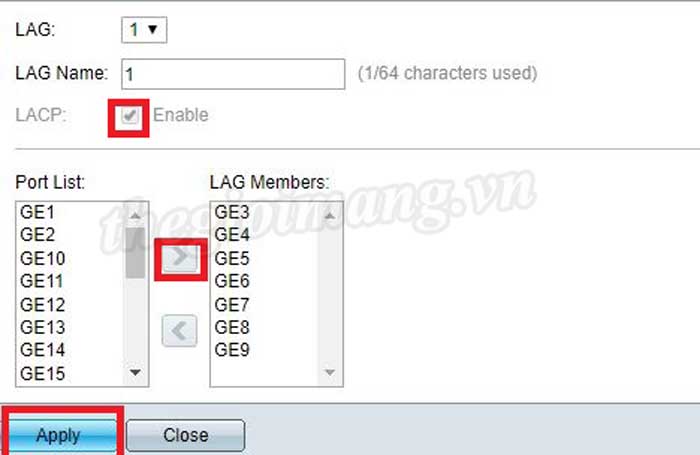

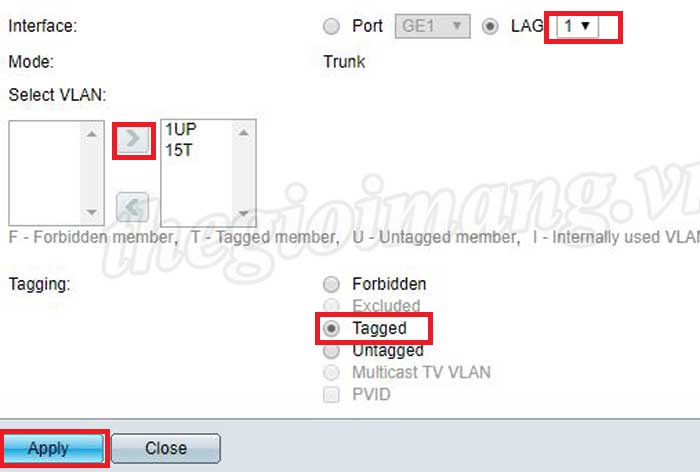

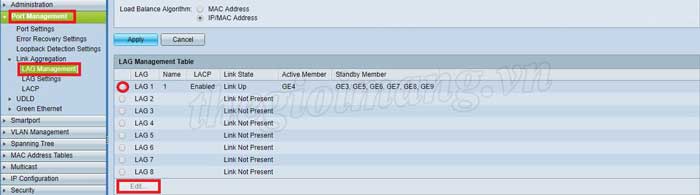

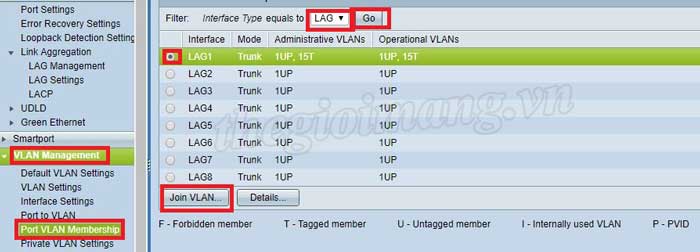

5. Cấu hình LAG (link aggregation)

​

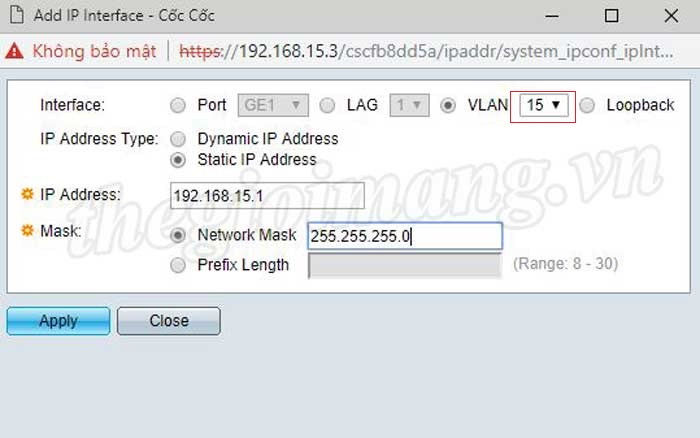

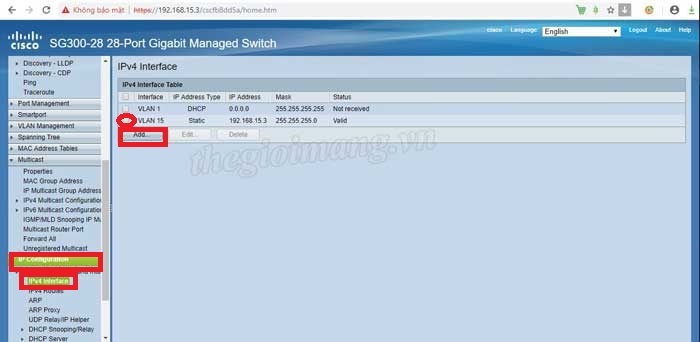

6. Đặt IP để quản lý Vlan

​

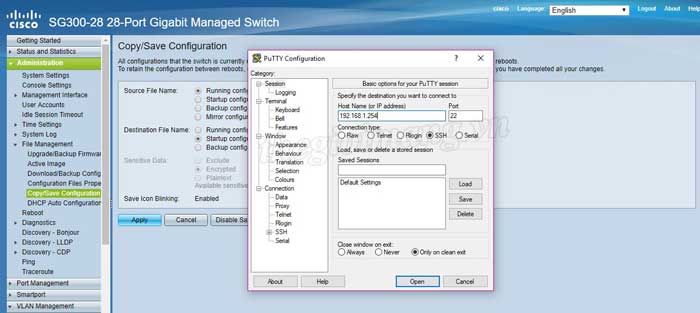

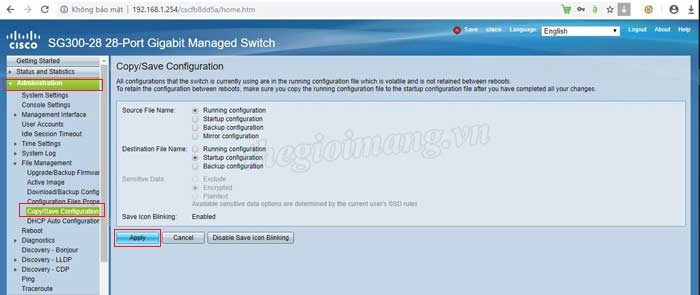

7. Lưu cấu hình

​

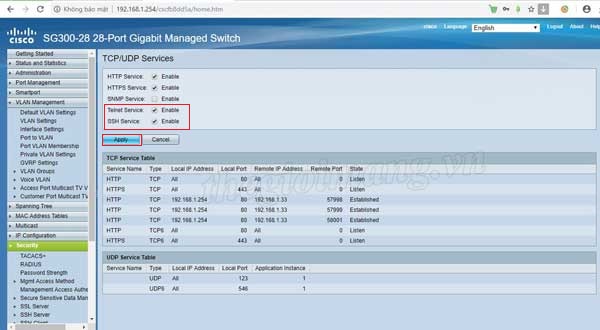

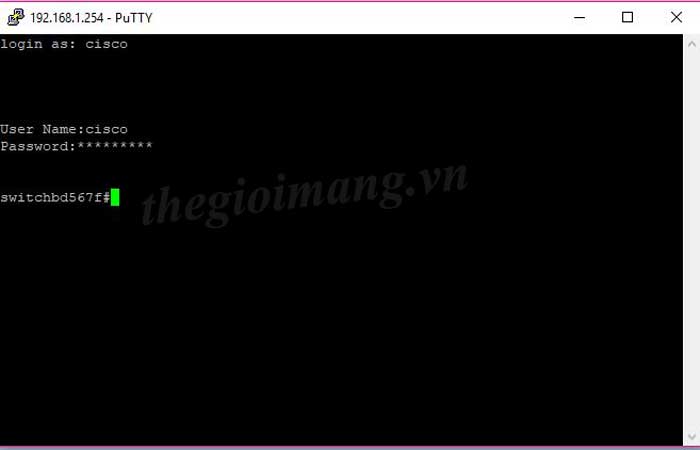

8. Cấu hình Access đến thiết bị bằng giao thức SSH, Telnet

​

Chúc các bạn thành công!
