Cấu hình PVST+(Per Vlan Spanning Tree Plus) trên Switch Cisco

Như các bạn đã biết, giao thức STP là một giao thức dùng để chống Loop trong mạng khi các Switch được nối với nhau theo kiểu vòng tròn, trong bài viết sau mình sẽ không nhắc lại về lý thuyết nữa mà mình sẽ hướng dẫn các bạn cấu hình PVST+ trên Switch Cisco với mô hình mạng đơn giản, hỗ trợ các bạn tìm hiểu cài đặt các mô hình phức tạp hơn.

​

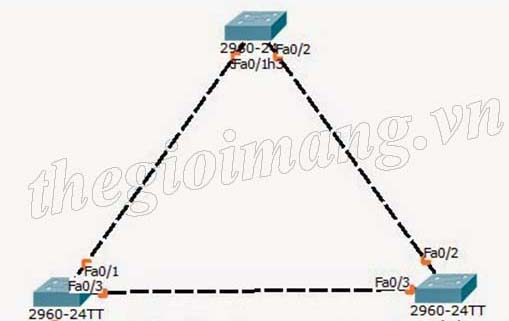

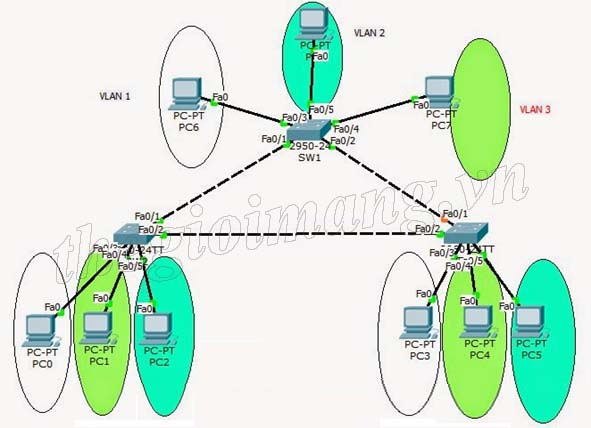

Nhìn vào mô hình mạng bên dưới ta thấy cả 3 VLAN là 1, 2 và 3 của Switch nằm bên dưới phía bên phải muốn đi lên SW1 đều phải đi qua Switch phía bên trái cả, vì port fa0/1 đã bị khóa đi rồi.

​

Như vậy ta thấy thật là lãng phí, tại sao ta không tận dụng luôn đường truyền đó cho 1 VLAN nào đó, VD như để truyền dữ liệu của VLAN 1 thì đi theo đường qua Switch bên trái, còn truyền dữ liệu cho VLAN 2 hoặc 3 thì trên port fa0/1 đang bị khóa.

Để giải quyết vấn đề này, ta sẽ thực hiện cấu hình Per Vlan Spanning Tree Plus (PVST+), tức là ta cấu hình STP trên lần lượt từng VLAN 1, VLAN 2, VLAN 3, như vậy ta có tách ra thành 3 mô hình như sau:

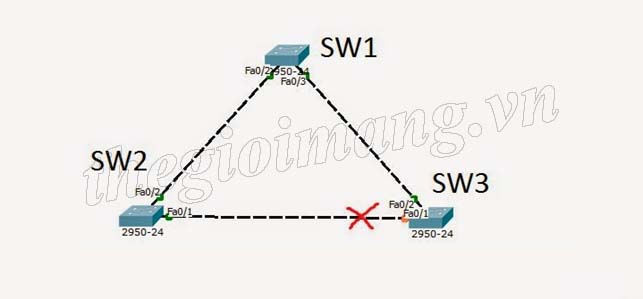

Mô hình 1 cho VLAN 1: (Nhìn theo port có dấu chéo đỏ)

​

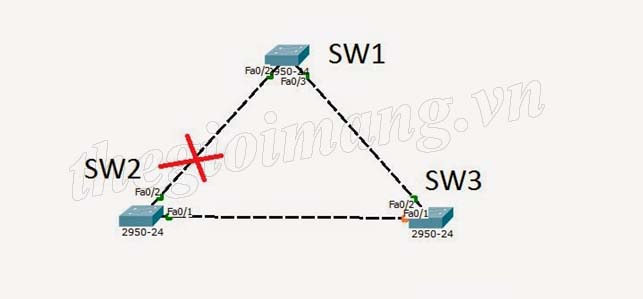

Mô hình 2 cho VLAN 2: (Nhìn theo port có dấu chéo đỏ)

​

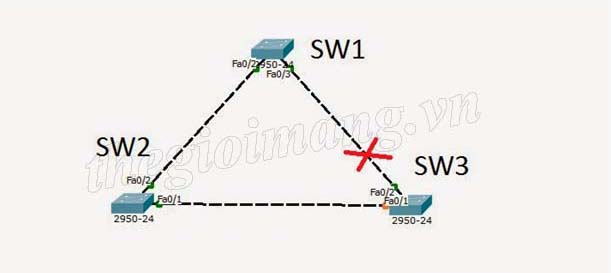

Mô hình 3 cho VLAN 3: (Nhìn theo port có dấu chéo đỏ)

​

Ta thấy tương ứng với mỗi 1 VLAN nó sẽ block 1 port khác nhau, nhờ vậy giúp cho băng thông của mạng được tận dụng một cách tốt nhất.

Bây giờ sẽ là các câu lệnh để cấu hình được yêu cầu đó, trước tiên cần cấu hình VTP để đồng bộ các VLAN từ Switch có VTP mode server xuống client.

Trên SW1:
SW1(config)#int fastEthernet 0/2
SW1(config-if)#switchport mode trunk
SW1(config)#int fastEthernet 0/3
SW1(config-if)#switchport mode trunk
SW1(config)#vlan 2
SW1(config-vlan)#name IT
SW1(config)#vlan 3
SW1(config-vlan)#name KT
SW1(config)#vtp domain thegioimang.vn
SW1(config)#vtp mode server

Lưu ý: Ta không thể đổi tên cho VLAN 1 được

Trên SW2:
SW2(config)#int fastEthernet 0/2
SW2(config-if)#switchport mode trunk
SW2(config)#int fastEthernet 0/1
SW2(config-if)#switchport mode trunk
SW2(config)#vtp domain thegioimang.vn
SW2(config)#vtp mode client

Trên SW3:
SW3(config)#int fastEthernet 0/2
SW3(config-if)#switchport mode trunk
SW3(config)#int fastEthernet 0/1
SW3(config-if)#switchport mode trunk
SW3(config)#vtp domain thegioimang.vn
SW3(config)#vtp mode client

Để kiểm tra thông tin đồng bộ vlan trên 3 Switch ta có thể gõ lệnh show vlan trên từng Switch để xem thông tin đồng bộ VLAN

Bây giờ bắt đầu cấu hình STP trên VLAN theo yêu cầu là: SW1 là Root Switch cho VLAN 1, SW2 là Root Switch cho VLAN 2, SW3 là Root Switch cho VLAN 3.

Trên SW1:
SW1(config)#spanning-tree vlan 1 root primary

Trên SW2:
SW2(config)#spanning-tree vlan 2 root primary

Trên SW3:
SW3(config)#spanning-tree vlan 3 root primary

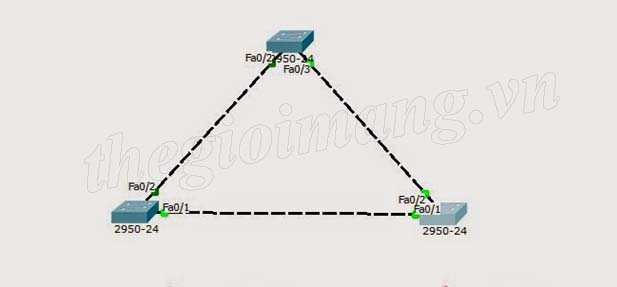

Và kết quả ta thấy tất cả các port trên các Switch đều xanh

​

Để biết thông tin cụ thể ta có thể gõ lệnh sau trên từng Switch để xem:

SW1#show spanning-tree

SW2#show spanning-tree

SW3#show spanning-tree

Đến đây, việc cấu hình PVST+ trên Switch Cisco đã hoàn tất, chúc các bạn thực hiện thành công.
