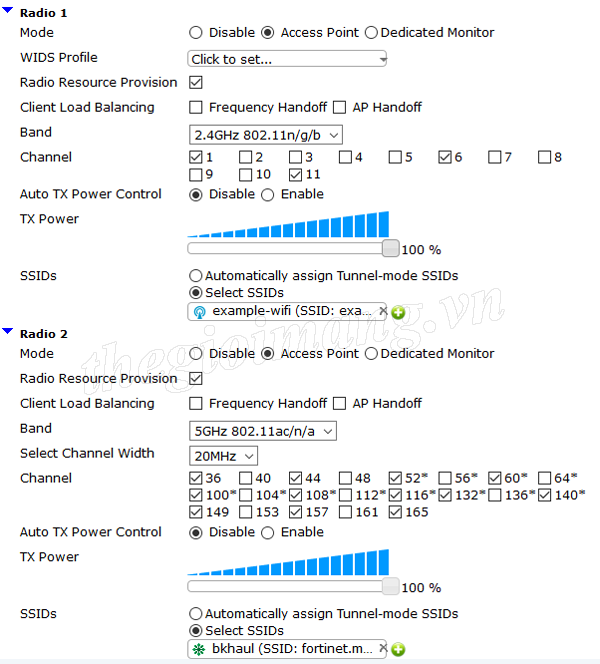

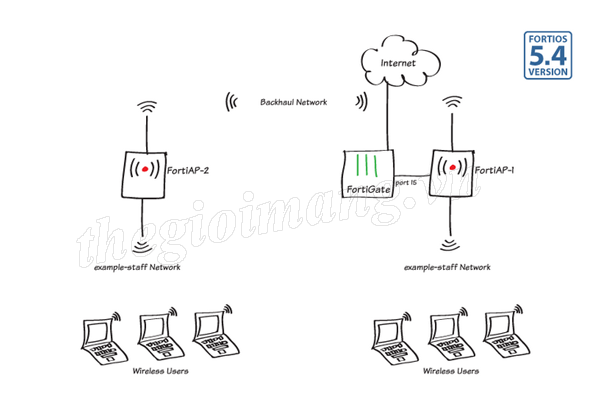

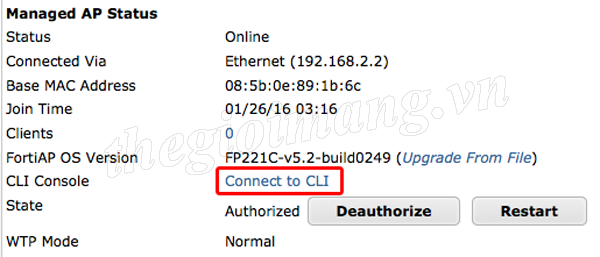

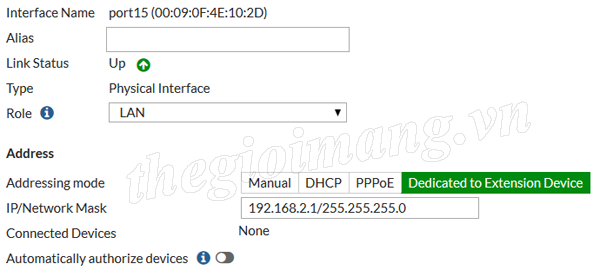

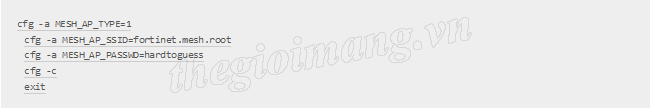

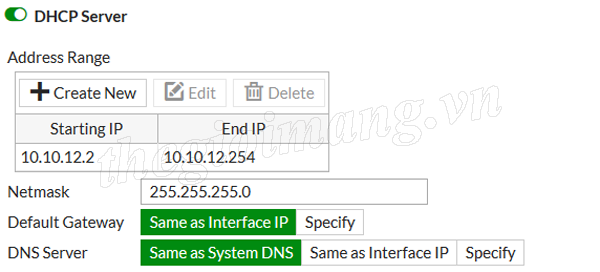

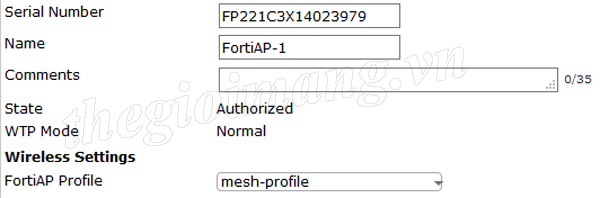

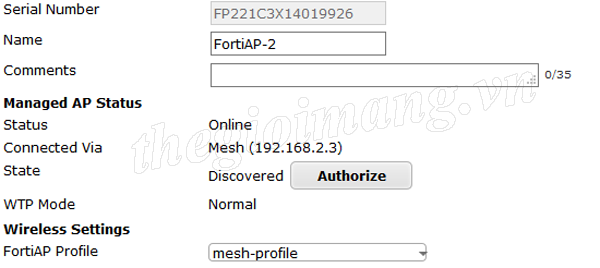

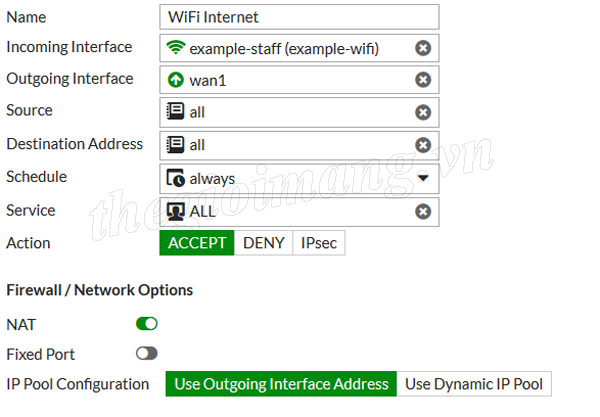

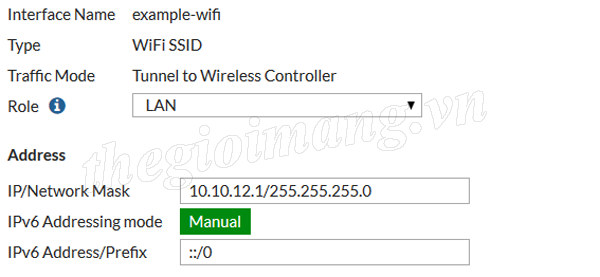

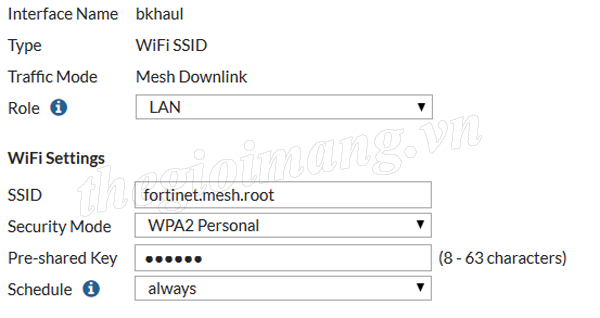

Cấu hình Mesh trên FortiAP sử dùng Firewall Fortigate làm controller. Mô hình 1. Tạo SSID backhaul chọn traffic mode là Mesh Downlink Wifi Controller > SSID và click vào Create New 2. Tạo SSID example-wifi Wifi Controller > SSID và click vào Create New Bật cấu hình DHCP 3.Tạo FortiAP Profile Wifi Controller > FortiAP Profiles 4.Cấu hình Policy Policy & Objects > IPv4 và click vào Create New Policy 5.Cấu hình interface của FortiAP kết nối vào Fortigate ( port 15) qua chế độ dedicated. Network > Interfaces chọn port nối giữa FortiAP-1 với Fortigate 6.Cấu hình FortiAP-1 Wifi Controller > Managed FortiAPs và click Create new 7.Cấu hình FortiAP-2 Mesh vào FortiAP-1 Wifi Controller > Managed FortiAPs > Click Refresh đợi khoảng 15s sau đó chọn Authorize Edit FortiAP-2, Managed AP Status Connect to CLI Connect to CLI 8.Kết nối và Mesh các FortiAP với nhau Kết nối FortiAP-1, Wifi Controller > Managed FortiAp > Refresh đợi khoảng 15s Bật FortiAP-2 lên, click vào refresh vào xem thấy được FortiAP-2 nhưng chưa kết nối được Wifi Controller > Managed FortiAPs > Edit FortiAP-2 ( cấu hình như hình dưới ) Click vào Refresh đợi 1 – 2 phút, đã nhận FortiAP-2 như hình 9.Kết quả Monitor > Wifi Client Monitor Xem trạng thái FortiAP-2 đang Mesh vào FortiAP-1
