Cấu hình kết nối giữa tổng đài UCM6XXX với Gateway GXW410X

Cấu hình kết nối giữa tổng đài UCM6XXX với Gateway GXW410X

Bài viết này mô tả cấu hình cơ bản để kết nối tổng đài UCM6XXX với gateway GXW410X. Trong bài này chúng tôi sử dụng GXW4104 làm ví dụ, các bước cấu hình có thể áp dụng cho GXW4108.
Các dòng UCM6XXX gồm có:
- UCM61XX: UCM6102, UCM6104, UCM6108 và UCM6116
- UCM62XX: UCM6202, UCM6204 and UCM6208
- UCM6510
Có 2 cách để thực hiện kết nối.
- Kết nối bằng cách thiết lập đường sip trunk cho 2 thiết bị
- Gán cho Gateway một số Extension và đang kí trên tổng đài.

Lưu ý:
- Khi kết nối, chúng ta không nên bật tính năng “Allow Guest Calls” trên UCM6XXX. Nếu tính năng này được bật, các cuộc gọi đến chưa được chứng thực sẽ được đi qua tổng đài. Vì vấn đề bảo mật chúng ta nên tắt tùy chọn này.
- Khi sử dụng IVR trên UCM6XXX, nếu tùy chọn “Dial Trunk” được bật trong cài đặt IVR thì cuộc gọi vào IVR có thể thực hiện cuộc gọi ra ngoài bằng việc sử dụng Trunk trên UCM6XXX. Cho nên chúng ta nên chọn mức cho phép thích hợp trên IVR để kiểm soát các cuộc gọi ra ngoài được cho phép thông qua “Dial Trunk”.

1. Kết nối UCM6XXX với GXW410X bằng PEER SIP TRUNK

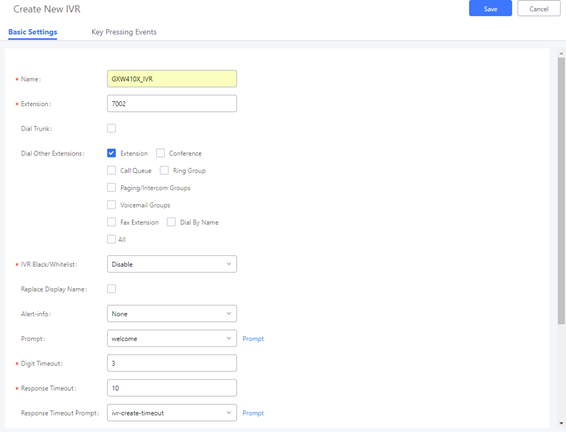

- Tạo IVR trên UCM6XXX
Trên giao diện cấu hình UCM6XXX vào Call Features->IVR

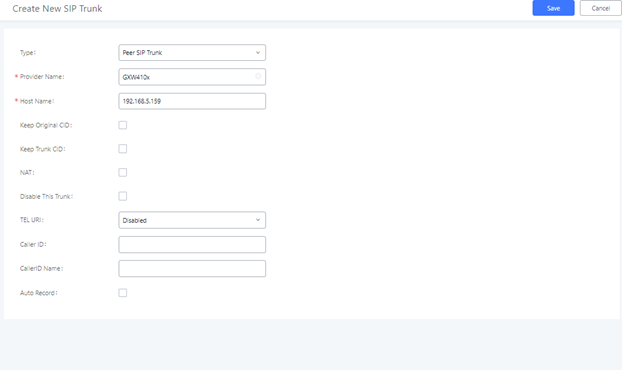

- Tạo Peer sip trunk trên UCM6XXX
Vào Extension/Trunk ->VOIP Trunks. Ta lấy địa chỉ ip của GXW410X là 192.168.5.159.

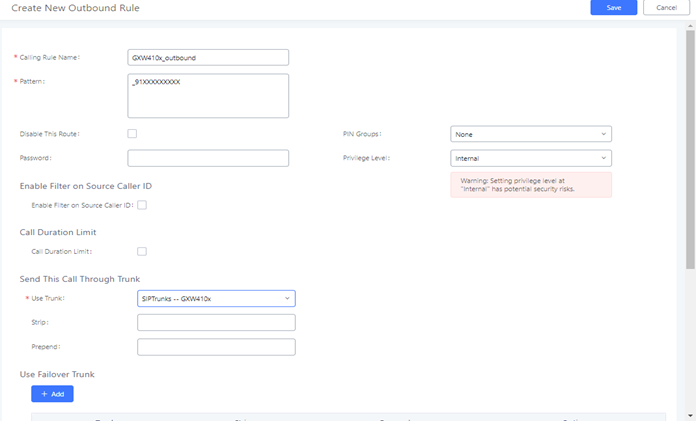

-Cấu hình Outbound rule trên UCM6XXX
Vào Extension/Trunk ->Outbound Routes

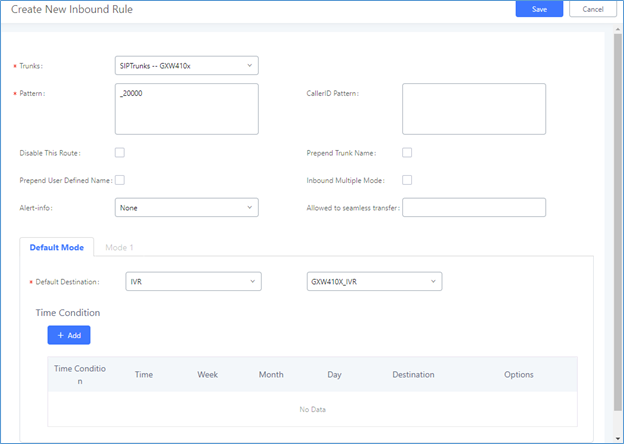

- Cấu hình Inbound rule trên UCM6XXX
Vào Extension/Trunk ->Inbound Rules



- Cấu hình port FXO trên GXW410X
Kết nối PSTN line vào port FXO. Vào Accounts->Account X-> General Settings , nhập ip của tổng đài vào mục sip server : 192.168.5.250

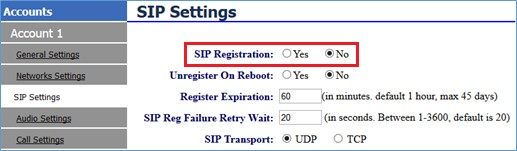

Vào Accounts-> Account X-> SIP Settings, chọn No ở mục SIP Registration.



Cấu hình DTMF trên port FXO để tổng đài có thể nhận biết các số DTMF. Vào Settings-> Channel Settings



Cài đặt DTMF Payload Type to 101



Cấu hình FXO Termination



Chúng ta phải xác định phương pháp đường dây PSTN đang sử dụng
- Nếu PSTN line đang sử dụng là current disconnect, thì chúng ta bật Enable Current Disconnect và disable “Enable PSTN Disconnect Tone Detection” Mặc định giá trị của “Current Disconnect Threshold” là 100ms.
- Nếu PSTN dạng tone, thì enable “Enable PSTN Disconnect Tone Detection” và disable “Enable Current Disconnect”.

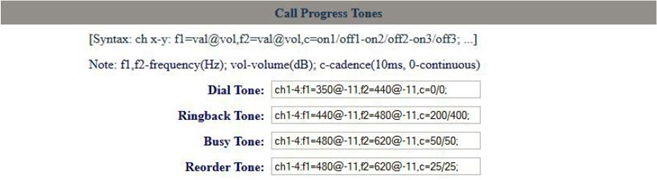

Mỗi quốc gia sẽ có thông số cấu hình tone khác nhau.

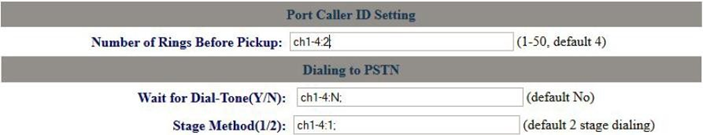

Number of Rings : 2
Wait for Dial-Tone: No
Stage Method (1/2): 1

2. Đăng kí GXW410X trên UCM6XXX như một extension

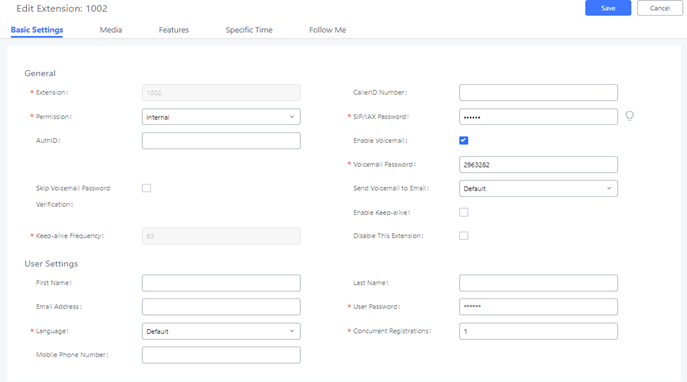

-Tạo sip extension trên UCM6XXX
Extension/Trunk->Extensions, click add

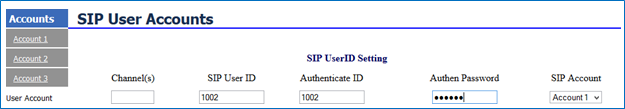

Trên giao diện của GXW410X, Accounts->User Account, điền thông tin sip extension đã tạo trên tổng đài UCM6XXX.
Vào

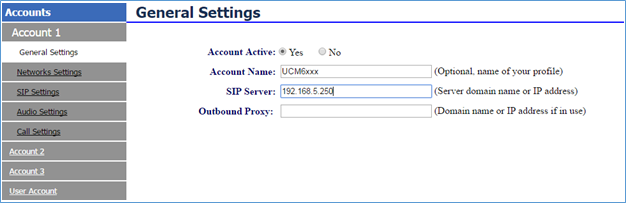

Accounts->Account X->General Settings, điền thông tin của tổng đài.

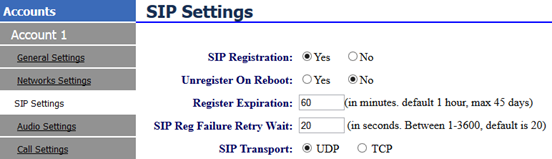

Trong tùy chọn SIP Registration phải chọn Yes, để đảm bảo viêc đang kí với tổng đài thành công.

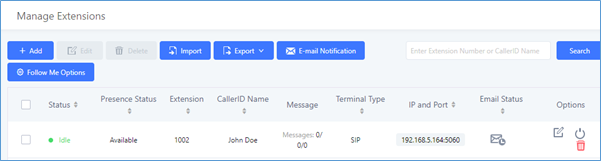

Kiểm tra việc đang kí đã thành công chưa.


Việc đăng kí đã thành công, bây giờ ta cấu hình port FXO, DTMF như cách 1.
