Cấu hình IPsec VPN giữa peplink và cisco Asa

Bước 1: Cấu hình Ipsec VPN trên Peplink

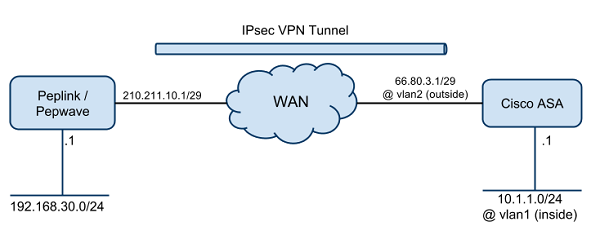

Peplink WAN1 IP Address 210.211.10.1/29
Peplink LAN Network 192.168.30.0/24
Peplink LAN IP Address 192.168.30.1/24
Cisco ASA WAN IP Address 66.80.3.1/29
Cisco ASA LAN Network 10.1.1.0/24
Cisco ASA LAN IP Address 10.1.1.1/24
Mode Main
Pre Shared Key password123
IPsec Phase 1 Authentication SHA-1
IPsec Phase 1 Encryption AES-256
IPsec Phase 1 DH Group 5
IPsec Phase 1 SA Lifetime 3600
IPsec Phase 2 Authentication SHA-1
IPsec Phase 2 Encryption AES-256
IPsec Phase 2 PFS Group 5
IPsec Phase 2 SA Lifetime 28800

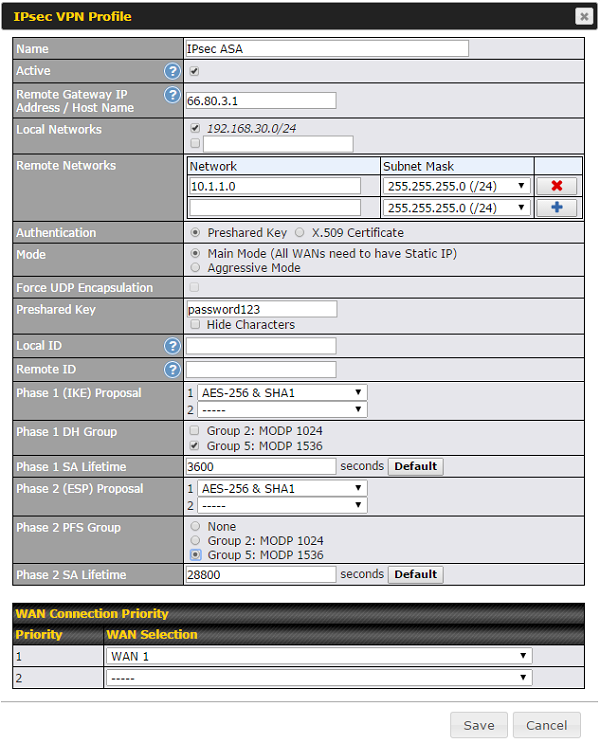

Các bạn xem chi tiết ở hình bên dưới :

Bước 2: Cấu hình trên Firewall Cisco
//Gán cổng ethernet 0/0 đến VLAN 2, cái này ở bên “WAN” side
ciscoasa(config)# interface ethernet 0/0
ciscoasa(config-if)# switchport access vlan 2
ciscoasa(config-if)# no shutdown
ciscoasa(config-if)# exit
//Bật các cổng ethernet 0/1 and 0/2 lên
ciscoasa(config)# interface ethernet 0/1
ciscoasa(config-if)# no shutdown
ciscoasa(config-if)# exit
ciscoasa(config)# interface ethernet 0/2
ciscoasa(config-if)# no shutdown
ciscoasa(config-if)# exit
//Cấu hình ip address “LAN” – VLAN 1
ciscoasa(config)# interface vlan 1
ciscoasa(config-if)# ip address 10.1.1.1 255.255.255.0
ciscoasa(config-if)# nameif inside
INFO: Security level for “inside” set to 100 by default.
ciscoasa(config-if)# exit
//Cấu hình ip address “WAN” – VLAN 2
ciscoasa(config)# interface vlan 2
ciscoasa(config-if)# nameif outside
INFO: Security level for “outside” set to 0 by default.
ciscoasa(config-if)# ip address 66.80.3.1 255.255.255.248
ciscoasa(config-if)# exit
//Cấu hình IPsec phase 1 (IKEv1)
ciscoasa(config)# crypto ikev1 policy 1
ciscoasa(config-ikev1-policy)# authentication pre-share
ciscoasa(config-ikev1-policy)# encryption aes-256
ciscoasa(config-ikev1-policy)# hash sha
ciscoasa(config-ikev1-policy)# group 5
ciscoasa(config-ikev1-policy)# lifetime 3600
ciscoasa(config-ikev1-policy)# exit
ciscoasa(config)# crypto ikev1 enable outside
//Định nghĩa trên cisco dùng AES-256 and SHA-1
ciscoasa(config)# crypto ipsec ikev1 transform-set aesset esp-aes-256 esp-sha-hmac
//Tạo access-list cho vùng local lan đi đến lan bên kia
ciscoasa(config)# access-list ipsec_access_list extended permit ip 10.1.1.0 255.255.255.0 192.168.30.0 255.255.255.0
//Định nghĩa tunnel-group cho kết nối IPsec VPN LAN to LAN
ciscoasa(config)# tunnel-group 210.211.10.1 type ipsec-l2l
ciscoasa(config)# tunnel-group 210.211.10.1 ipsec-attributes
ciscoasa(config-tunnel-ipsec)# ikev1 pre-shared-key password123
ciscoasa(config-tunnel-ipsec)# exit
//Cấu hình IPsec phase 2
ciscoasa(config)# crypto map ipsecmap 1 match address ipsec_access_list
ciscoasa(config)# crypto map ipsecmap 1 set peer 210.211.10.1
ciscoasa(config)# crypto map ipsecmap 1 set ikev1 transform-set aesset
ciscoasa(config)# crypto map ipsecmap 1 set pfs group5
ciscoasa(config)# crypto map ipsecmap 1 set security-association lifetime seconds 28800
ciscoasa(config)# crypto map ipsecmap interface outside
//Lưu lại cấu hình
ciscoasa(config)# write memory
Building configuration…
Cryptochecksum: 29fbce0d 2e1cbc86 b0805086 5b7be06c
4070 bytes copied in 1.260 secs (4070 bytes/sec)
[OK]
ciscoasa(config)# exit
Như vậy đã hoàn tất quá trình cấu hình VPN giữa peplink và Cisco Asa.Chúc các bạn thành công.
