Cấu hình giao thức PPPoE với chứng thực PAP

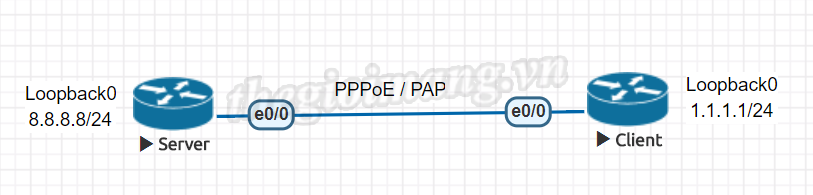

Sơ đồ:

​

Yêu cầu:
1. Thực hiện đấu nối và cấu hình cơ bản như sơ đồ.
2. Thực hiện cấu hình PPPoE Server và PPPoE Client với xác thực PAP.
3. Cấu hình NAT đảm bảo mạng 1.1.1.1 ping thành công tới 8.8.8.8.

Thực hiện:

Bước 1: Thực hiện đấu nói giữa hai Router và cấu hình cơ bản như sơ đồ

Bước 2: PPPoE với xác thực PAP

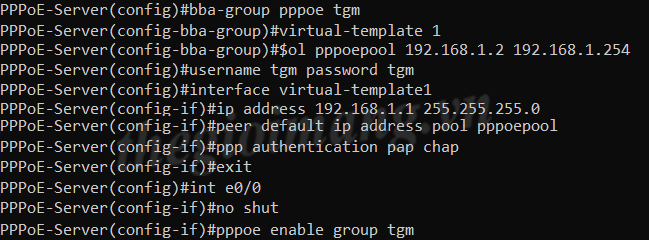

Cấu hình PPPoE-Server ( ISP )

​

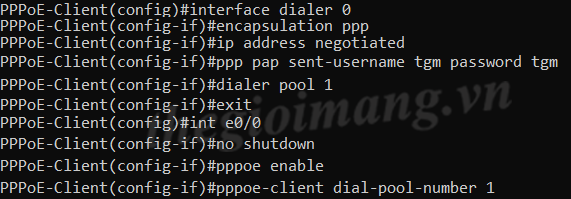

Cấu hình PPPoE-Client

​

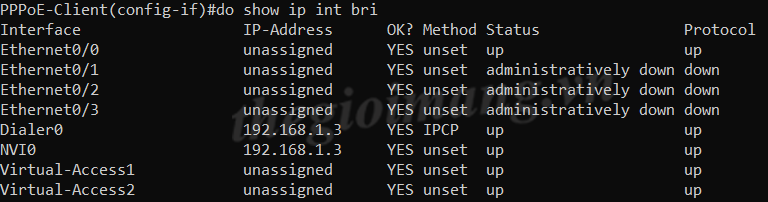

Kiểm tra:

​

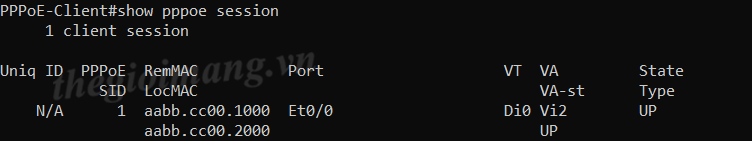

Thiết lập session thành công với PPPoE Server và nhận được IP.

Bước 3: Cấu hình NAT

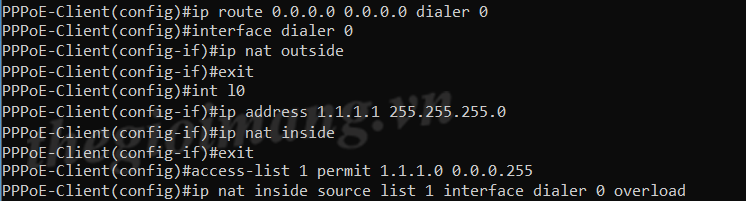

NAT trên PPPoE – Client:

​

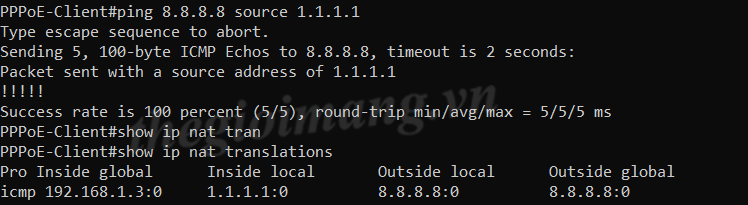

Kiểm tra:

​

Đến đây chúng ta đã cấu hình thành công PPPoE rót IP từ Router ISP xuống Client và cấu hình NAT để ping thông tới mạng internet.
