Cấu hình Firewall Fortigate kết nối với LDAP Server

LDAP (Lightweight Directory Access Protocol) là một giao thức ứng dụng truy cập các cấu trúc thư mục. LDAP được thiết kế trên giao thức Internet TCP/IP.
Với nhu cầu về quản lý các user trong hệ thống của doanh nghiệp. Việc Firewall Fortigate kết nối với Server để Firewall có thể quản lý và giám sát được hoạt động của các user trong hệ thống là điều cần thiết.
Trong bài viết này mình sẽ kết nối Firewall Fortigate với giao thực LDAP tới Server để lấy thông tin các User được quản lý trên AD của Server.

Mô hình

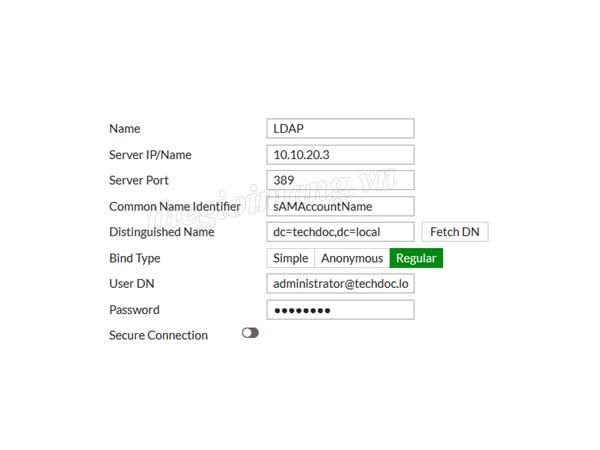

1. Kết nối Fortigate với Windows DC LDAP Server

User & Device ->LDAP Servers


2. Cài đặt FSSO trên Windows DC Server.

Các bạn truy cập vào trang : https://support.fortinet.com để download FSSO.
Khi đã download thành công FSSO trên windows server các mở cài đặt.

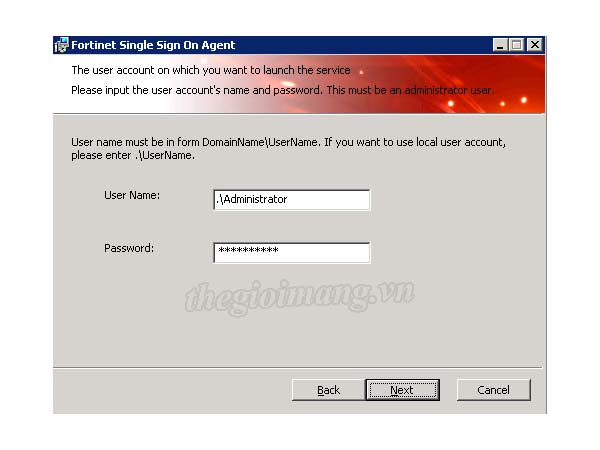

Nhập password của Administrator

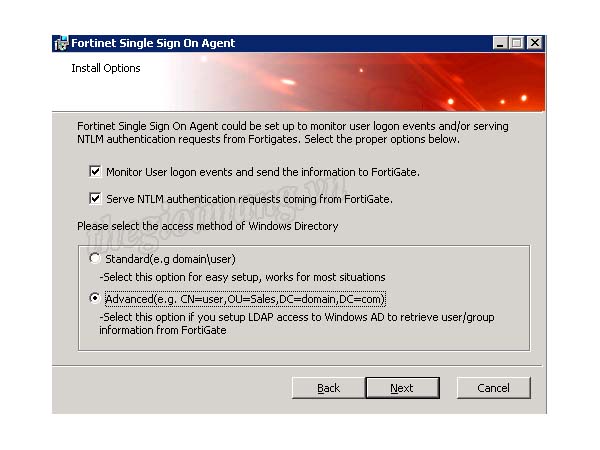

Click -> Next, chọn Advance như hình dưới.

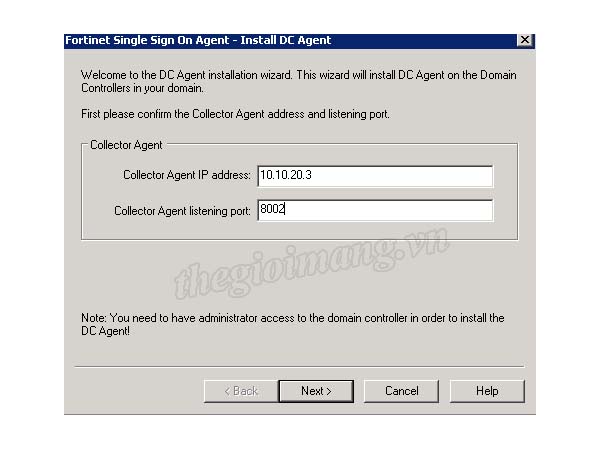

Click -> Next, nhập IP của LDAP servers, port 8002

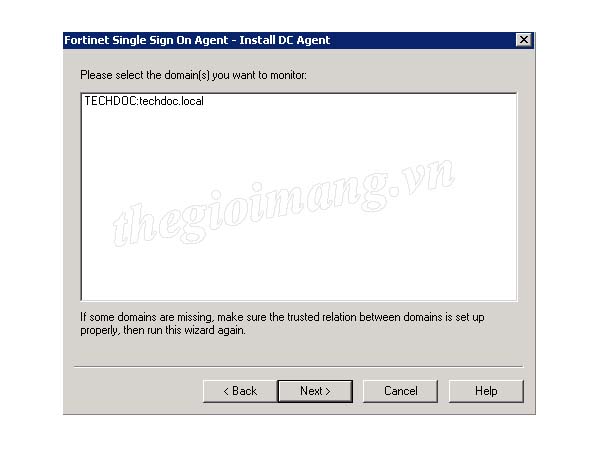

Click -> Next, chon domain

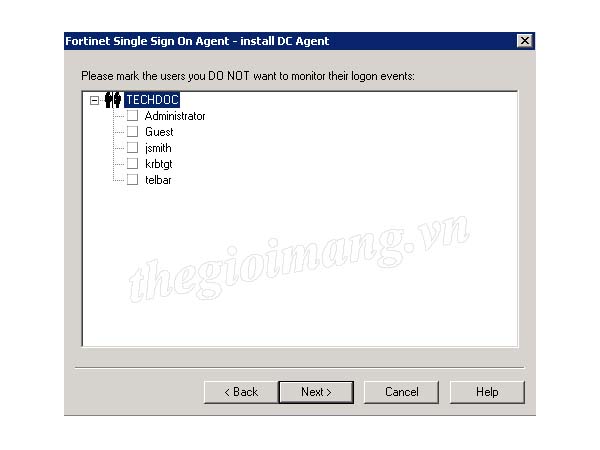

Click -> Next, chọn User bạn muốn Monitor

Click -> Next, chon DC Agent Mode (trong bài viết sau mình sẽ hướng dẩn các bạn làm về Polling Mode)

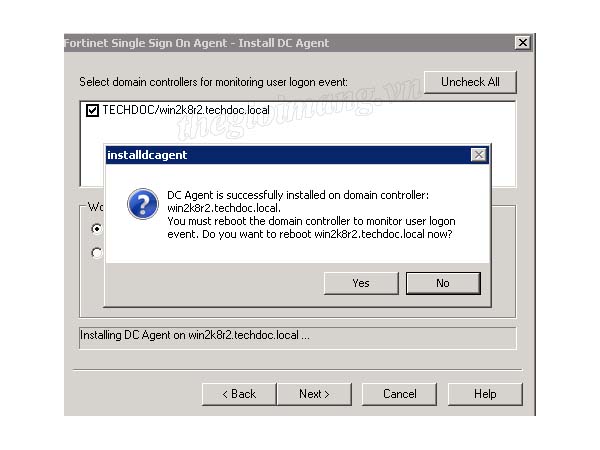

Click -> Next, khởi động lại Domain Controller

Sau khi khởi động lại, bạn nhập password (password này sẽ được chứng thực với Fortigate)



3. Cấu hình Single Sign-On trên Fortigate để lấy User.

Cấu hình chứng thực Fortigate với LDAP servers

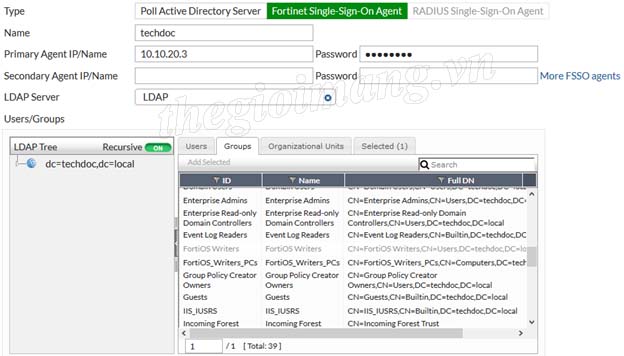

User & Device -> Single Sign-On (Password xác thực giữa Fortigate với LDAP Server)



4. Thêm User group trên Fortigate

User & Device -> User Groups -> Create new FSSO user group



5. Tạo Policy cho user được Windows DC Server cung cấp

Policy & Objects -> Ipv4 Policy



6. Kết quả

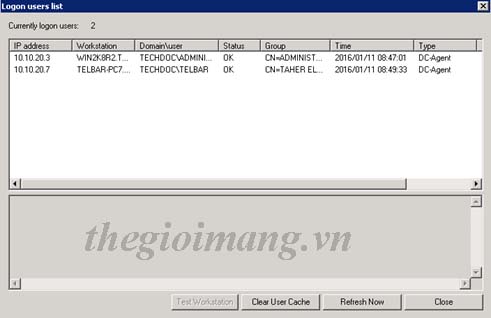

Trên Server, Show login Users



Trên Firewall Fortigate có thể truy cập console hoặc vào Dash board --> CLI Console thực thi lệnh để xem các user được lấy từ LDAP servers

Diagnose debug authd fsso list

----FSSO logons----
IP: 10.10.20.3 User: ADMINISTRATOR Groups: CN=FORTIOS WRITERS,CN=USERS,DC=TECHDOC,DC=LOCAL Workstation: WIN2K8R2.TECHDOC.LOCAL MemberOf: FortiOS_Writers
IP: 10.10.20.7 User: TELBAR Groups: CN=FORTIOS WRITERS,CN=USERS,DC=TECHDOC,DC=LOCAL Workstation: TELBAR-PC7.TECHDOC.LOCAL MemberOf: FortiOS_Writers
Total number of logons listed: 2, filtered: 0
----end of FSSO logons----

Monitor -> Firewall User Monitor





Log & Report -> Forward Traffic để xem chi tiết



Ta thấy Firewall Fortigate đã kết nối đến Server để lấy các Users có trong AD thông qua gia0 thức LDAP lên Fortigate cho mục đích quản lý.

Bài viết được thực hiện trên Firewall Fortigate Fimware 5.4.5 và Windows Server 2008R2.

Chúc các bạn cấu hình thành công !
