Cấu hình ACL trên Cisco Firewall ASA bằng CLI

Chào các bạn, trong bài viết này mình sẽ hướng dẩn các bạn viết Acess control list trên CLI của Cisco Firewall ASA

Dữ liệu Inbound tới DMZ Web Server

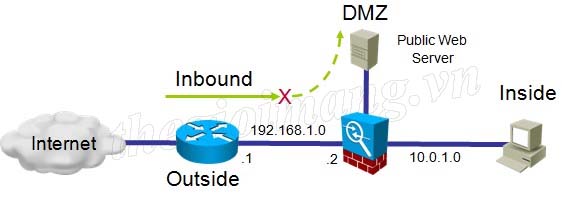

Mô hình



Không có ACL, mặc định dữ liệu inbound sẽ bị chặn.
Để cho phép dữ liệu inbound, làm theo như sau:
– Cấu hình NAT tĩnh cho Web server
– Cấu hình inbound ACL
– Gán ACL cho interface Outside

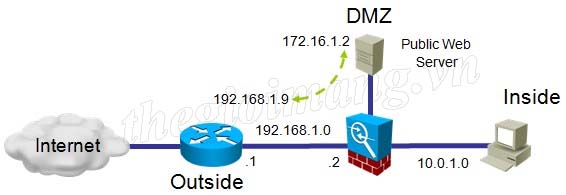

– Cấu hình NAT tĩnh cho Web server





Ánh xạ một địa chỉ trong vùng DMZ 172.16.1.2 tương ứng với một địa chỉ public 192.168.1.9

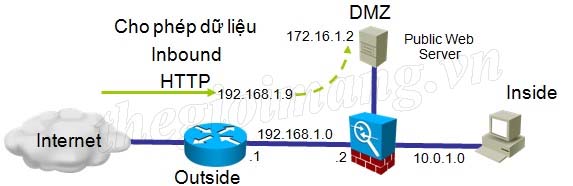

Cấu hình inbound Outside




Cho phép từ bên ngoài được truy nhập web server ở DMZ server

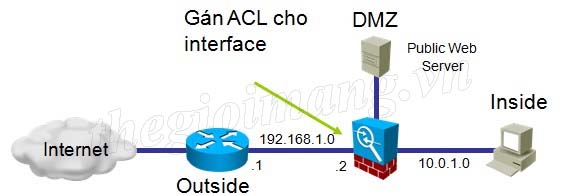

Gán ACL cho interface Outside



Ciscoasa(config)#



Gán ACL cho interface



Muốn xem thông tin ACL sử dụng lệnh

ciscoasa# show run access-list [id]

Xóa ACL

ciscoasa# clear configure access-list [id]

Chú ý: Các từ viết tắt
+ lt: less than (nhỏ hơn)
+ gt: greater than (lớn hơn)
+ eq: equal to (bằng)
+ neq: not equal to (không bằng)

Sau đây mình sẽ làm 1 ví dụ cho các bạn xem về viết ACL trên CLI của Cisco Firewall ASA

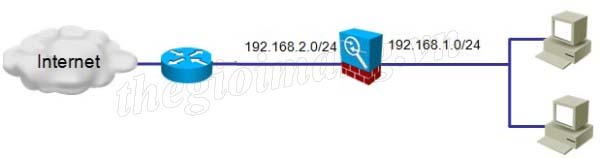

Cho phép truy cập dịch vụ ngoài internet với yêu cầu:
– Lưu lượng thuộc mạng 192.168.1.0/24 là tcp hoặc udp sẽ được NAT tương ứng với dãy địa chỉ 192.168.2.10 – 192.168.2.100.
– Lưu lượng thuộc mạng 192.168.1.0/24 là icmp sẽ được PAT tương ứng với địa chỉ 192.168.2.9.



Xác định luồng dữ liệu được NAT

ASA(config)# access-list NAT extended permit tcp 192.168.1.0 255.255.255.0 any
ASA(config)# access-list NAT extended permit udp 192.168.1.0 255.255.255.0 any

Xác định luồng dữ liệu được PAT

ASA(config)# access-list PAT extended permit icmp 192.168.1.0 255.255.255.0 any

Thực hiện NAT

ASA (config)# nat (inside) 1 access-list NAT
ASA (config)#global (outside) 1 192.168.2.10-192.168.2.100 netmask 255.255.255.0

Thực hiện PAT

ASA (config)# nat (inside) 2 access-list PAT
ASA (config)# global (outside) 2 192.168.2.9 netmask 255.255.255.0

Bài hướng dẩn cấu hình của mình đến đây là hết, chúc các bạn thành công.
