CẤU HÌNH LOAD BALANCING TRÊN FIREWALL FORTIGATE Version 5.4

CẤU HÌNH LOAD BALANCING FIREWALL FORTIGATE VER 5.4
Ngày nay với các ISP phổ biến thì các công ty thường có thuê ít nhất mạng của 2 nhà ISP để dự phòng sự cố mất mạng. Trong bài viết này mình sẽ hướng dẩn các bạn cấu hình dự phòng 2 đường WAN trên Firewall Fortigate.

Mô hình



Cấu hình

1. Cắm 2 đường internet vào Firewall Fortigate



2. Xóa Policy mặc định và static route

Xóa Policy : Policy & objects > Ipv4 Policy



Xóa Static route : Network > Static route



3. Tạo một WAN load balancing.

Network > WAN LLB (WAN Link Load Balancing).



Thêm 2 đường WAN



Load Balancing Algorithm > chọn Volume > cấu hình như bên dưới



WAN Links Usage



4. Tạo default route cho đường WAN load balancing được tạo

Network > Static routes



5. Tạo Policy cho LAN > WAN

Policy & Objects > Ipv4



Chọn Logging Options như hình dưới



6. Kết quả

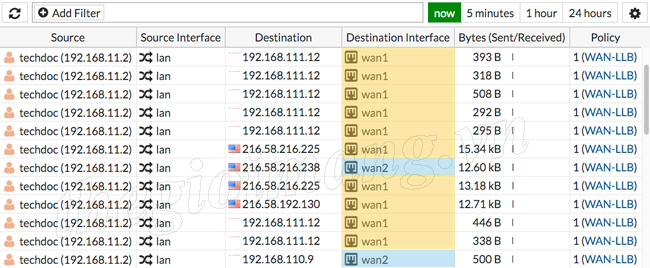

Fortiview > All Sessions



Disable WAN 1 : Network > Interfaces và disable wan1.

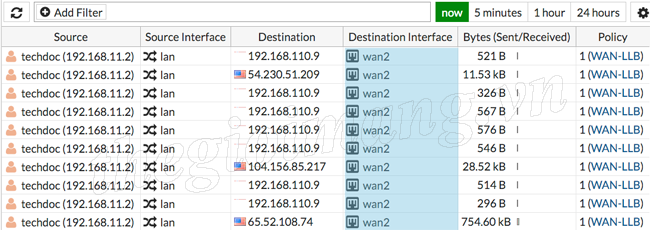

Vào Fortiview > All Sessions sẽ tự động chuyển sang chạy WAN 2



Configuration Redundant Internet (5.4)

Bài viết cấu hình load balancing trên Firewall FortiGate với OS V5.4 đến đây hoàn tất.

Chúc các bạn thành công!
